ALTENDORF F 45 EvoDrive Formatkreissäge

Grundausstattung
- Elektromotorische Höhen- und Schwenkverstellung 0 - 46° für das Hauptsägeblatt mit automatischer Korrektur der Schnitthöhe bei Schwenkung des Sägeaggregats
- Steuerung in Augenhöhe, schwenkbar
- Doppelrollwagen, Wagenlänge 3.000 mm
- Tischverlängerung 840 mm
- Parallelanschlag, manuelle Verstellung, einstellbar über Maßskala, inkl. manueller Feineinstellung, Schnittbreite 1.000 mm
- Winkelanschlag mit fester 90° Position, manuell einstellbar über Maßskala bis 3.200 mm
- Sägeblattüberstand max. 150 mm, max. Sägeblattdurchmesser 450 mm
- Antriebsleistung 4 kW (5,5 PS) mit einer Drehzahl (4.000 U/min)
- Werkzeugspannsystem AKE für das Hauptsägeblatt

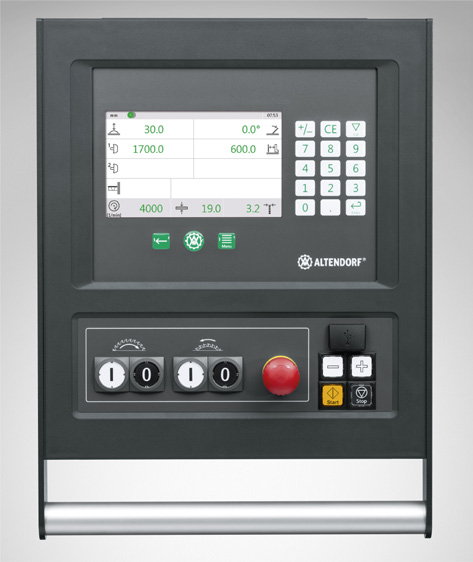

Steuerung EvoDrive
- 7"-Touchscreen mit separater Tastatur zur Eingabe numerischer Maßangaben
- Elektromotorische Höhen- und Schwenkverstellung, auch beidseitig (+/- 46°) *, für das Hauptsägeblatt mit automatischer Höhenkorrektur und digitalen Anzeigen
- Elektromotorische Verstellung des Parallelanschlags *
- Elektromotorische Verstellung des Winkelanschlags mit einer verfahrbaren Achse*
- Automatische Maßkorrektur am Parallelanschlag und Winkelanschlag bei Schwenkung des Sägeaggregats
- Digitale Drehzahlanzeige bzw. stufenlose Drehzahlregelung (VARIO) *
- Elektromotorische Verstellung des Vorritzaggregats, 2 oder 3 Achsen *
- Stufenlose Feinsteuerung der Achsen über +/- Tasten *
- Ansteuerung der Vakuumspannung im Doppelrollwagen *
- Einfaches Eichen der Achsen
- Maschinendiagnose
- Betriebsstundenzähler
- USB-Schnittstelle
- Aufruf der letzten Maßeingabe (Back-Funktion)
- Automatische Umrechnung von Spitzmaß auf Stumpfmaß am Parallelanschlag und Winkelanschlag unter Berücksichtigung der Materialstärke und des Schwenkwinkels
- Schifterschnittfunktion mit automatischer Ermittlung fehlender Winkel bzw. Maße
- Erweiterte Werkzeugverwaltung
o Speicherung der Vorritzposition (3-Achs-Vorritzer)*
o Hinterlegung der Stammblattstärke und Schnittbreite des Hauptwerkzeugs
o Hinterlegung der Drehzahl des Hauptwerkzeugs
o Max. 100 speicherbare Werkzeuge
- Zusatzfunktionen
o Nuten: mit automatischer schrittweiser Positionierung des Parallelanschlags bis zur Fertigstellung der Nut
o Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am Parallelanschlag, beidseitig zum Sägeblatt errechnet
o Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe des Kantenwinkels das gewünschte Fertigmaß erzeugt
- 999 speicherbare Schnittprogramme

* optionales Zubehör

Anschluss der Staubabsaugung

Absaugung oben Ø = 80 mm
Absaugung unten Ø = 120 mm
Unterdruck 1 200 Pa bei Ansauggesamtanschluß, Ø = 140 mm
Luftverbrauch Vmin = 1.110 m³/h bei 20 m/sec
