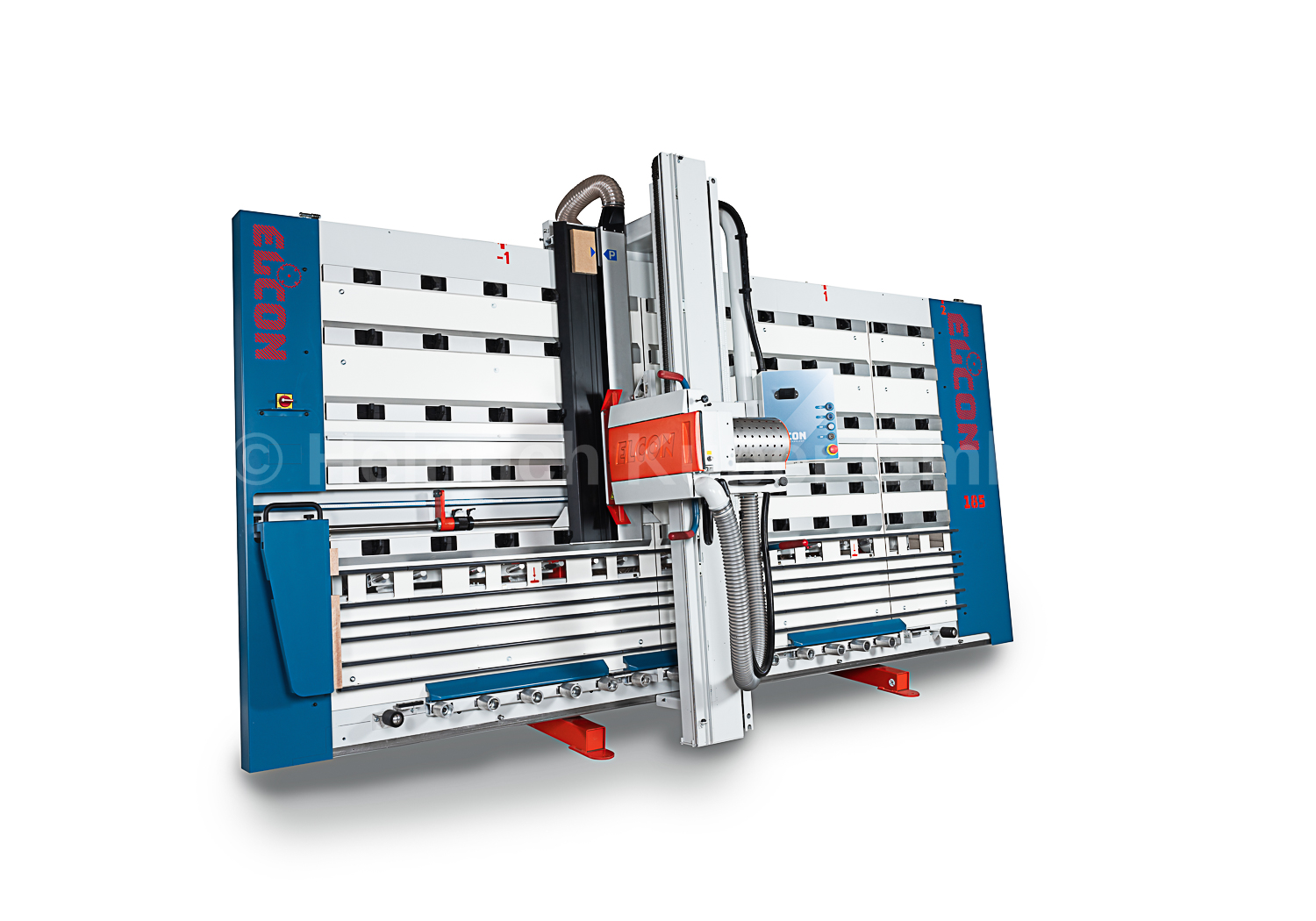

Elcon Mod "DSX" Plattensägen vertikal
KUPER Teile Id. Nr.:
19.4011
Lieferzeit auf Anfrage!
Ansprechpartner
Lieferbedingungen: FCA Lieferwerk, ausschl. Fracht, Verpackung, Versicherung, Montage und Einweisung
Zwischenverkauf und Irrtum vorbehalten.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
| Absaugbedarf [m³/h]: | 1000 bei 20 m/s |
|---|---|
| Anschläge vorne / mitte / hinten: | Klappanschlag/Streifenschneidanschlag |
| Bemerkung: | Optionen auf Anfrage! Bilder können Optionen enthalten. |
| Drehzahl [U/min.]: | 5.000 |
| Heben/senken: | pneum. ausweichender Lattenrost |
| Hersteller: | Elcon |
| Motorleistung [kW]: | 4 / optional 5,5 kW |
| Saugstutzendurchmesser [mm]: | 100/80 |
| Schnitthöhe [mm]: | 1.550/1.850/2.150 ( bei vertikalem Schnitt ) |
| Schnittlänge [mm]: | 3.300/4.300/5.300 |
| Schnitttiefe [mm]: | 80 |
| Sägeblattdurchmesser [mm]: | 303 |
| Teile Id. Nr.: | 19.4011 |
| Typ: | Mod "DSX" |
| Vorritzaggregat: | optional |
| Vorschub [m/min.]: | 0 - 20 m/min. |
Produktinformationen "Elcon Mod "DSX" Plattensägen vertikal"
Die Basis für eine schnelle
und qualitativ hochwertige Produktion
Die DSX verfügt über eine einzigartige Rundstangen-
Präzisionsführung sowohl für den Sägewagen als auch für das
Sägeaggregat. Es wird eine Genauigkeit mit einer Maximalabweichung
von 0,1 mm pro Meter garantiert.
Das Sägeaggregat der DSX taucht standardmäßig pneumatisch ein und aus. Die
Blockierung des Aggregates für horizontale Sägeschnitte erfolgt ebenfalls pneumatisch.
Die Maßablesung und die Feineinstellung der Schnitthöhe erfolgt bequem in Bedienhöhe.
Diese Eigenschaften der DSX garantieren Bedienerfreundlichkeit und Produktivität.
Weitere bedienerfreundliche Merkmale der Maschine sind:
- Die manuelle Programmierschiene wird für wiederkehrende Maße eingesetzt.
5 verschiedene Maße stehen dem Anwender zur Verfügung.
- Eine LED Fehlerdiagnostik ermöglicht dem Bediener eine mögliche Störung schnell
ausfindig zu machen. Hier wird zum Beispiel angezeigt, falls ein Not-Aus oder ein
Endschalter auf Störung steht.
- Der Längenanschlag mit Feineinstellung für vertikale Sägeschnitte ist extrem stabil
und garantiert dem Anwender höchste Präzision.
- Der Streifenschneidanschlag wird beim horizontalem Sägen von Streifen gleicher
Abmessung eingesetzt. Das gewünschte Maß muss nur einmal eingestellt werden.
Die Kugellager-Abtastung garantiert immer gleiche Streifenmaße.
ELCON Präzisions-Plattensägen Modell DSX und DSXE
Technische Beschreibung:
Schnitttiefe: 80mm
Sägeblatt: Durchmesser 303mm, Bohrung 30mm, Z=60 Hohl-Dachzahn
Umdrehung Sägeblatt: 5.000 U/min.
Motor: 4 kW (S 6)
Benötigter Luftdruck: 6 bar
Maßauslesung für:
horizontale Sägeschnitte: über Skala und über Streifenschneidanschlag
vertikale Sägeschnitte: über Skala von 0 - 1.300mm
Absaugstutzen: 100mm & 80mm
Ausstattungsmerkmale:
-5 Materialauflagerollen, pro Meter Schnittlänge
-1 Auf- und 1 Abführrolle
-pneumatische Werkstückklemmvorrichtung zwischen den Auflagerollen
-1 Mittelauflageelement, pro Meter Schnittlänge
-Verwindungsfreies, freistehendes Maschinengestell
-pneumatisch ausweichendes Lattenrost
-Rundstangenführung vertikale und horizontal
-Feineinstellbarer Klappanschlag
-Feineinstellung für horizontale Sägeschnitte über Handrad
-Streifenschneidanschlag
-Manuelle Programmierschiene mit 5 Nutsteine
-Pneumatisches Eintauchen des Sägeaggregates
-Pneumatische Sägekopfblockierung
-Vorlagenhalter
Optionen:
Ausstattungspaket I, bestehend aus:
- Digitalanzeige für den Klappanschlag
- Digitalanzeige für Sägeaggregat mit Inkrementalfunktion
- Pneumatisch schwenkbares Sägeaggregat
- Vorritzsystem mit gesteuerter Gegenluftdüse
Ausstattungspaket II, (aufbauend auf Paket I) bestehend aus:
- Automatischer Vorschub mit stufenlos regelbarer Geschwindigkeit von 0-20m/min.
- Anpassung des Verfahrweges auf die Werkstückgröße
- Touchscreen Bildschirm
- Horizontalschnittpositionierung (=gesteuertes Sägeaggregat)
Ausstattungspaket III (aufbauend auf Paket II), bestehend aus:
- positionierbarer Klappanschlag (=gesteuerter Anschlag)
- automatische Schnittstellenpositionierung Sägebaum (=gesteuerter Sägebaum)
- Kopplung der beiden Achsen (Bsp.: Eingabe 2.700 mm, der Anschlag verfährt
auf 700 mm, der Sägebaum verfährt zur Schnittstelle 2)
DSX-Automat:
Dieses Modell ist mit zahlreichen bedienerfreundlichen
Zusatzfunktionen ausgestattet. Alle Schnittbewegungen werden nach Betätigung der
Starttaste automatisch ausgeführt;
- der Sägemotor läuft an
- das Sägeblatt taucht in die Platte ein
- das Sägeblatt führt den Sägeschnitt durch
- das Sägeblatt taucht aus der Platte aus
- das Sägeaggregat kehrt zurück zur Ausgangsposition
In diesem Ablauf ist die Vorschubgeschwindigkeit stufenlos von
0 bis 20 m/min einstellbar. Die Länge des Sägeschnittes kann der
Abmessung des Werkstückes angepasst werden. Falls die Maschine
mit einer pneumatisch ausklappbaren Mittelauflage ausgestattet
ist, passt sich die Länge des Sägeschnittes ebenfalls
dem auf der Mittelauflage befindlichem Werkstück an. Das
Sägeblatt taucht beim Vertikalschnitt unterhalb der
Mittelauflage automatisch aus.
Auf Wunsch kann die Automatisierung erweitert werden.
Verschiedene Achsen lassen sich hierbei positionieren:
- Programmierung und Positionierung des
Sägeaggregates für Horizontalschnitte
- Positionierung des Längenanschlages
- Positionierung des Sägewagens
- Automatisches Schwenken des Sägeaggregates
Diese Möglichkeiten sind in der Graphik mit roten Pfeilen
angedeutet.
