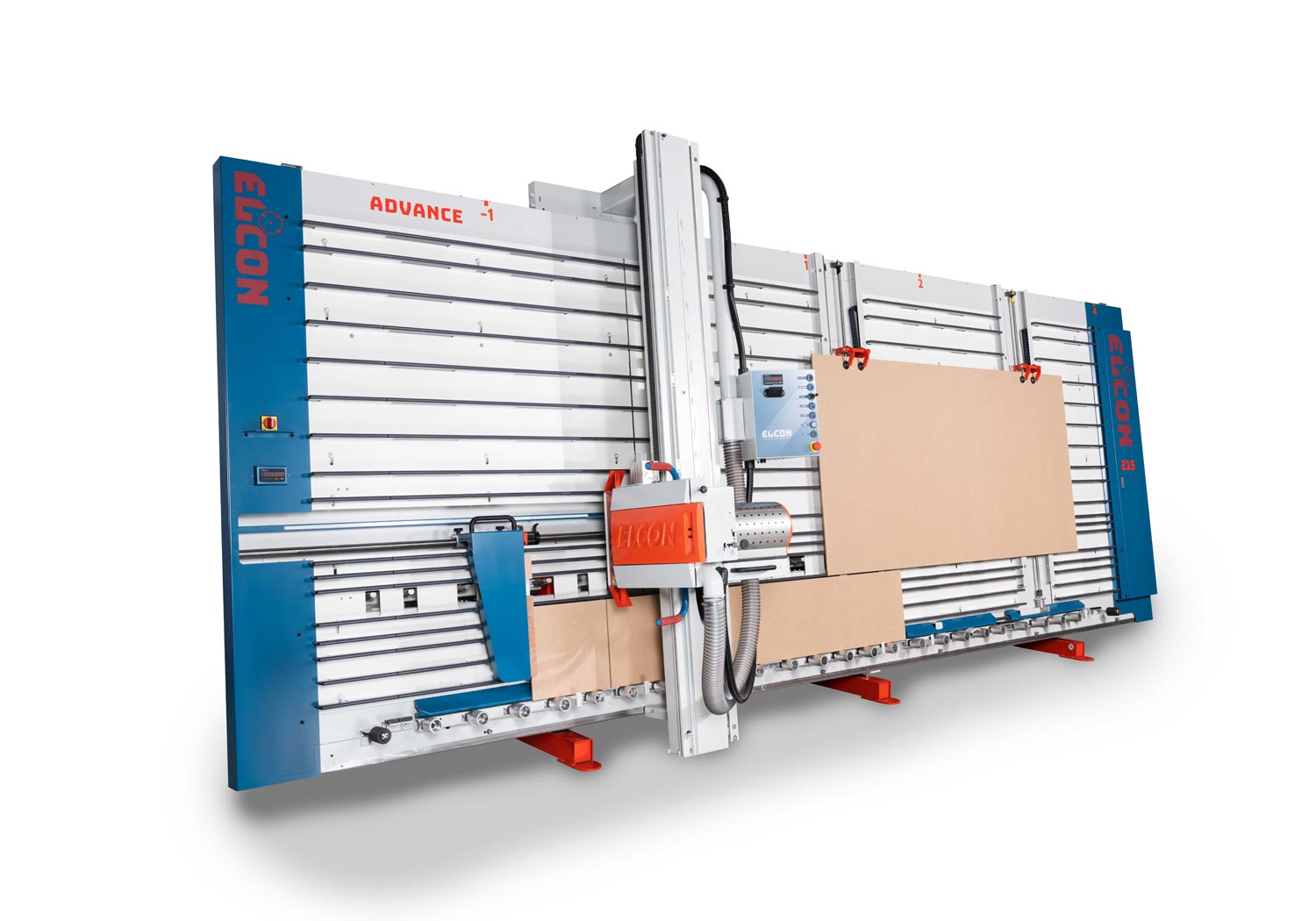

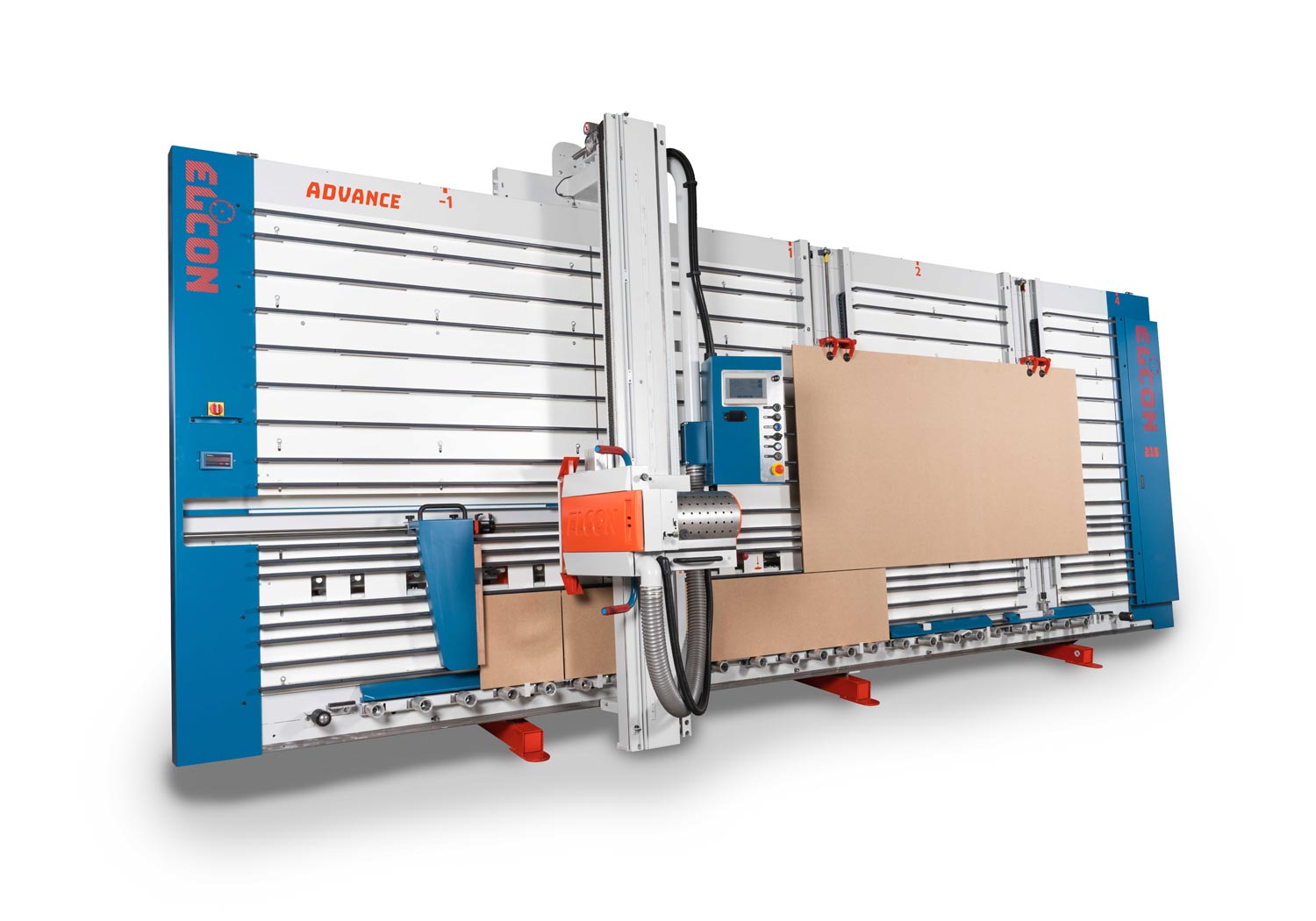

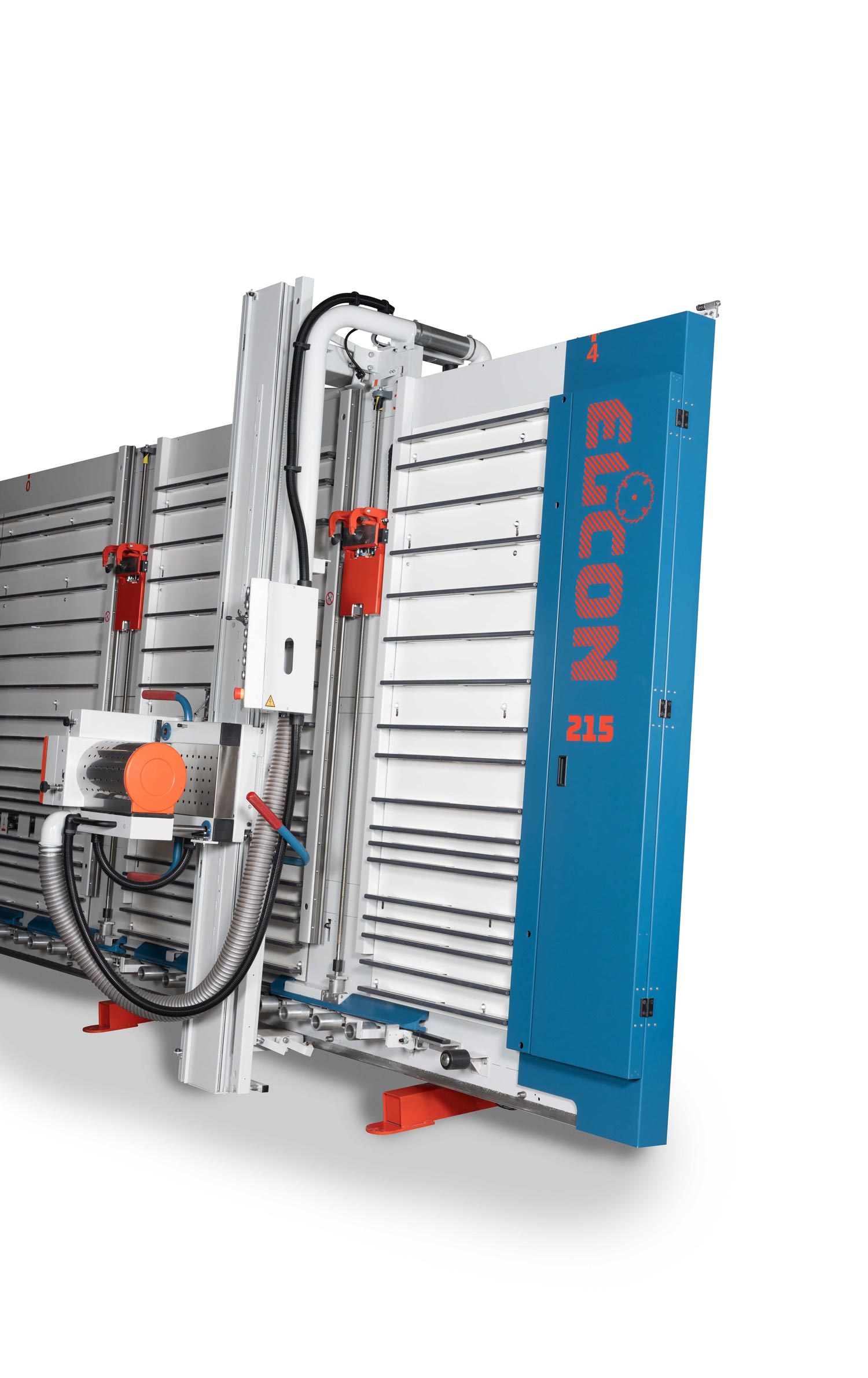

Elcon Mod. "Advance" Plattensägen vertikal
KUPER Teile Id. Nr.:
19.4012
Lieferzeit auf Anfrage!
Ansprechpartner
Lieferbedingungen: FCA Lieferwerk, ausschl. Fracht, Verpackung, Versicherung, Montage und Einweisung
Zwischenverkauf und Irrtum vorbehalten.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
| Anschläge vorne / mitte / hinten: | Klappanschlag/Streifenschneidanschlag |
|---|---|
| Bemerkung: | Optionen auf Anfrage! Bilder können Optionen enthalten. |
| Drehzahl [U/min.]: | 5.000 |
| Heben/senken: | pneum. ausweichender Lattenrost |
| Hersteller: | Elcon |
| Motorleistung [kW]: | 4 / optional 5,5 kW |
| Saugstutzendurchmesser [mm]: | 120/100 |
| Schnitthöhe [mm]: | 1.550/1.850/2.150 ( bei vertikalem Schnitt ) |
| Schnittlänge [mm]: | 3.300/4.300/5.300 |
| Schnitttiefe [mm]: | 80 ( mit Spannzange 55 mm ) |
| Sägeblattdurchmesser [mm]: | 303 |
| Teile Id. Nr.: | 19.4012 |
| Typ: | Mod. "Advance" |
| Vorritzaggregat: | optional |
| Vorschub [m/min.]: | 0 - 20 m/min. |
Produktinformationen "Elcon Mod. "Advance" Plattensägen vertikal"
Weniger Handling,
höhere Produktion!
Das Elcon Advance Klemmsystem besteht aus beweglichen Spannzangen,
welche das Werkstück an der Oberkante festhalten. Hierdurch wird das Aufteilen
eines Werkstückes extrem vereinfacht. Es ist möglich eine Platte horizontal
und vertikal aufzuteilen ohne Zwischenabnahme, Zwischenlagerung oder
Wiederaufbringen von Werkstückabschnitten oder Streifenware. Außerdem
kann die Platte (oder das Plattenpaket) sehr einfach an der Unterseite besäumt
werden.
Die Vorteile:
- Gesägte Streifen müssen nicht von der Maschine
abgenommen werden
- Streifen müssen nicht zwischendurch gelagert werden
- Streifen müssen nicht wieder auf die Maschine gestellt werden
- Der letzte Streifen muss nicht gedreht werden
- Große Platten müssen nicht gedreht werden zum Besäumen
- Mehrere Platten können gleichzeitig verarbeitet werden
- Es ist nicht nötig Keile in die Schnittfuge zu stecken
- Und alles kann von nur einer Person ausgeführt werden.
- Spannungsfreischnitt ohne Drehen der Platte.
Technische Beschreibung:
Schnitthöhe: vertikal: 0-2.150mm, horizontal: 80-2.000mm
Schnittlänge: 4.300mm
Schnitttiefe: 80mm (mit Klemmen: 55mm)
Sägeblatt: Durchmesser 303mm, Bohrung 30mm, Z=60 Hohl-Dachzahn
Umdrehung Sägeblatt: 5.000 U/min.
Motor: 4 kW (S 6)
Benötigter Luftdruck: 6 bar
Maßauslesung für horizontale Sägeschnitte:
-über Skala von 0 - 2.070mm
-über Streifenschneidanschlag von 75 - 500mm
Maßauslesung für vertikale Sägeschnitte:
-über Skala von 0 - 1.300mm
Absaugstutzen: 1 x 100mm 1 x 120mm

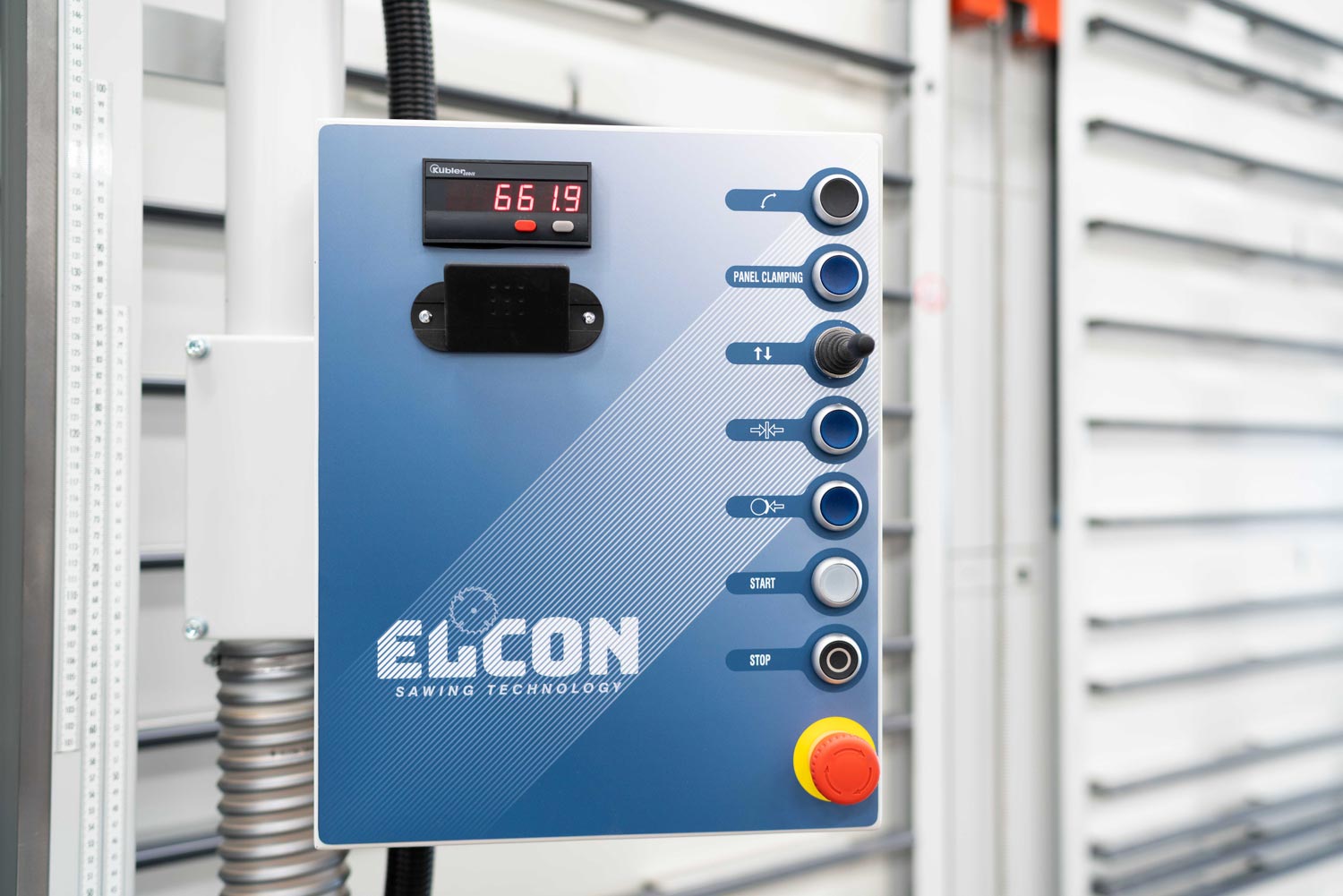

Ausstattungsmerkmale:
-ADVANCE Klemmsystem, bestehend aus: 2 pneumatischen Klemmzangen, die auf vertikalen
Achsen motorisch auf einer Kugelumlaufspindel von oben nach unten verfahren. Die Zangen
tragen Platten mit einem Gewicht von max. 150 kg
-Verwindungsfreies, freistehendes Maschinengestell
-Rundstangenführung, vertikal und horizontal
-pneumatisch ausweichendes Lattenrost
-Feineinstellbarer Klappanschlag mit Anschlagverlängerung
-Feineinstellung für horizontale Sägeschnitte über Handrad

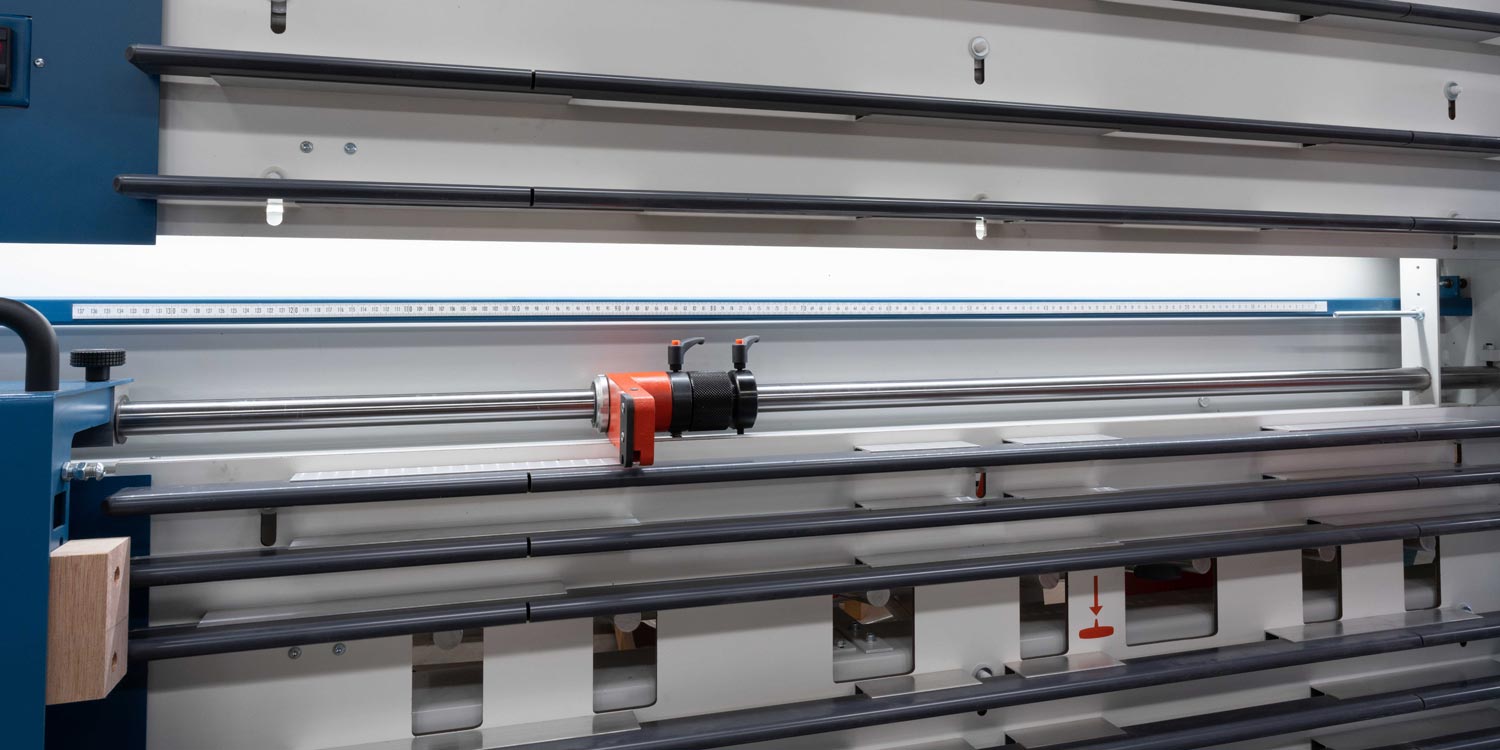

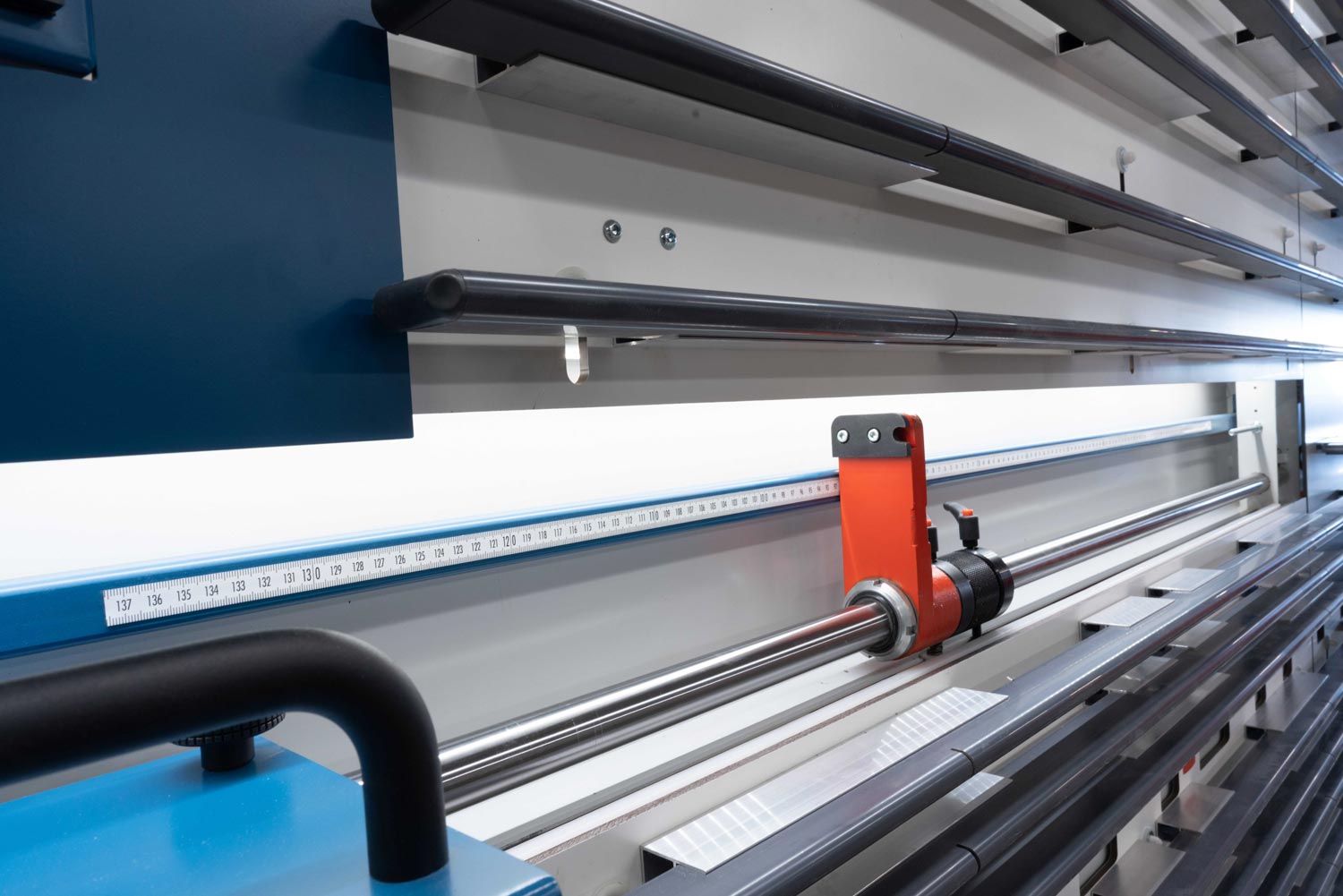

-Streifenschneidanschlag
-Manuelle Programmierschiene mit 5 Nutsteine
-Pneumatisches Eintauchen des Sägeaggregates
-5 Materialauflagerollen pro Meter Schnittlänge
-1 Auf- und 1 Abführrolle
-pneumatische Werkstückklemmvorrichtung zwischen den Auflagerollen
-3 Mittelauflageelemente
-Pneumatische Sägekopfblockierung
-Vorlagenhalter

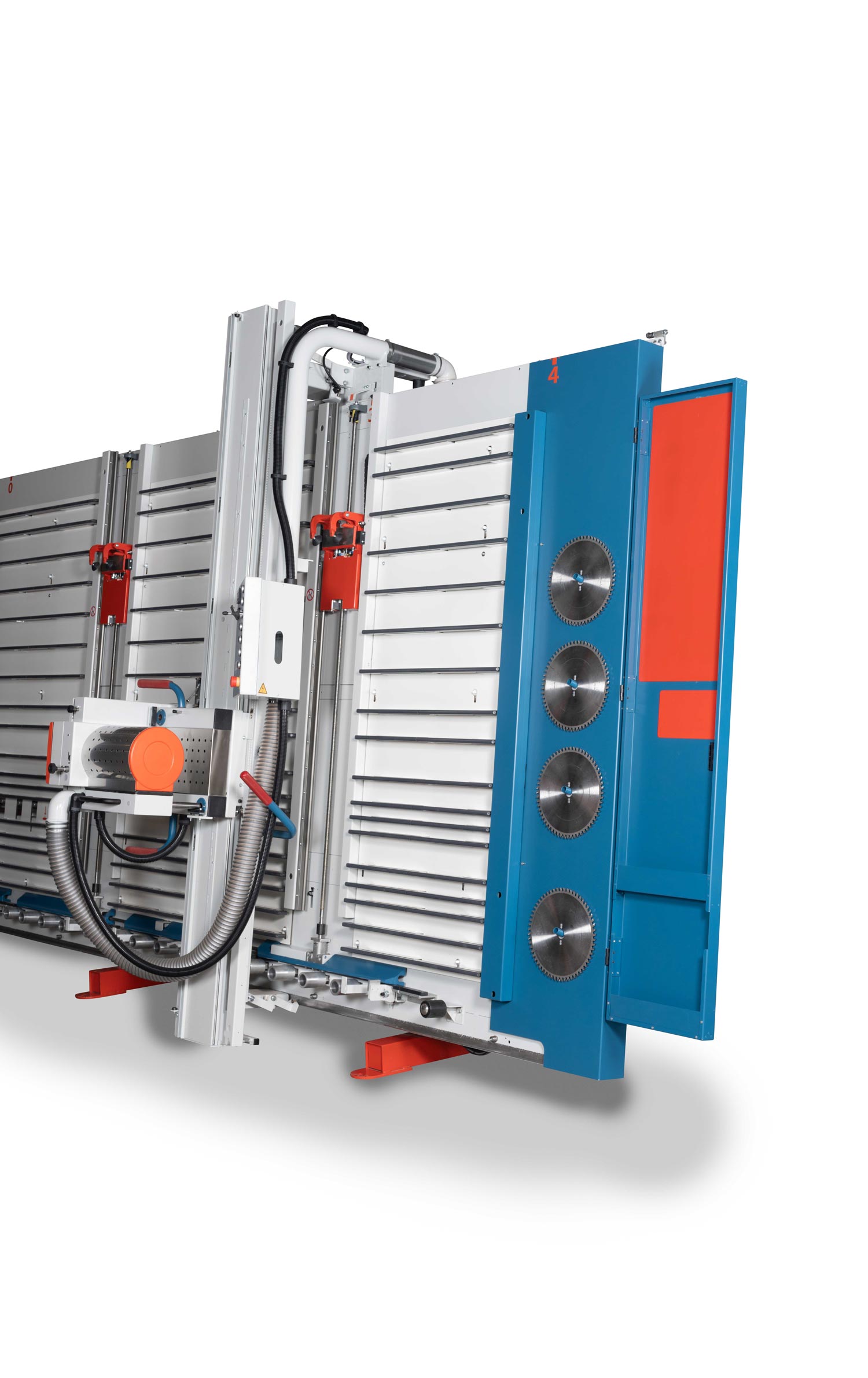

-Werkzeugschrank
-Beleuchtung Skala für vertikale Sägeschnitte
Optionen:
Ausstattungspaket I, bestehend aus:
- Digitalanzeige für den Klappanschlag
- Digitalanzeige für das Sägeaggregat mit Inkrementalfunktion
- pneumatisch schwenkbares Sägeaggregat
- Vorritzsystem mit gesteuerter Gegenluftdüse
Ausstattungspaket II (aufbauend auf Paket I), bestehend aus:
- Automatischer Vorschub mit stufenlos regelbarer Geschwindigkeit von 0-20 m/min.
- Anpassung des Verfahrweges auf die Werkstückgröße

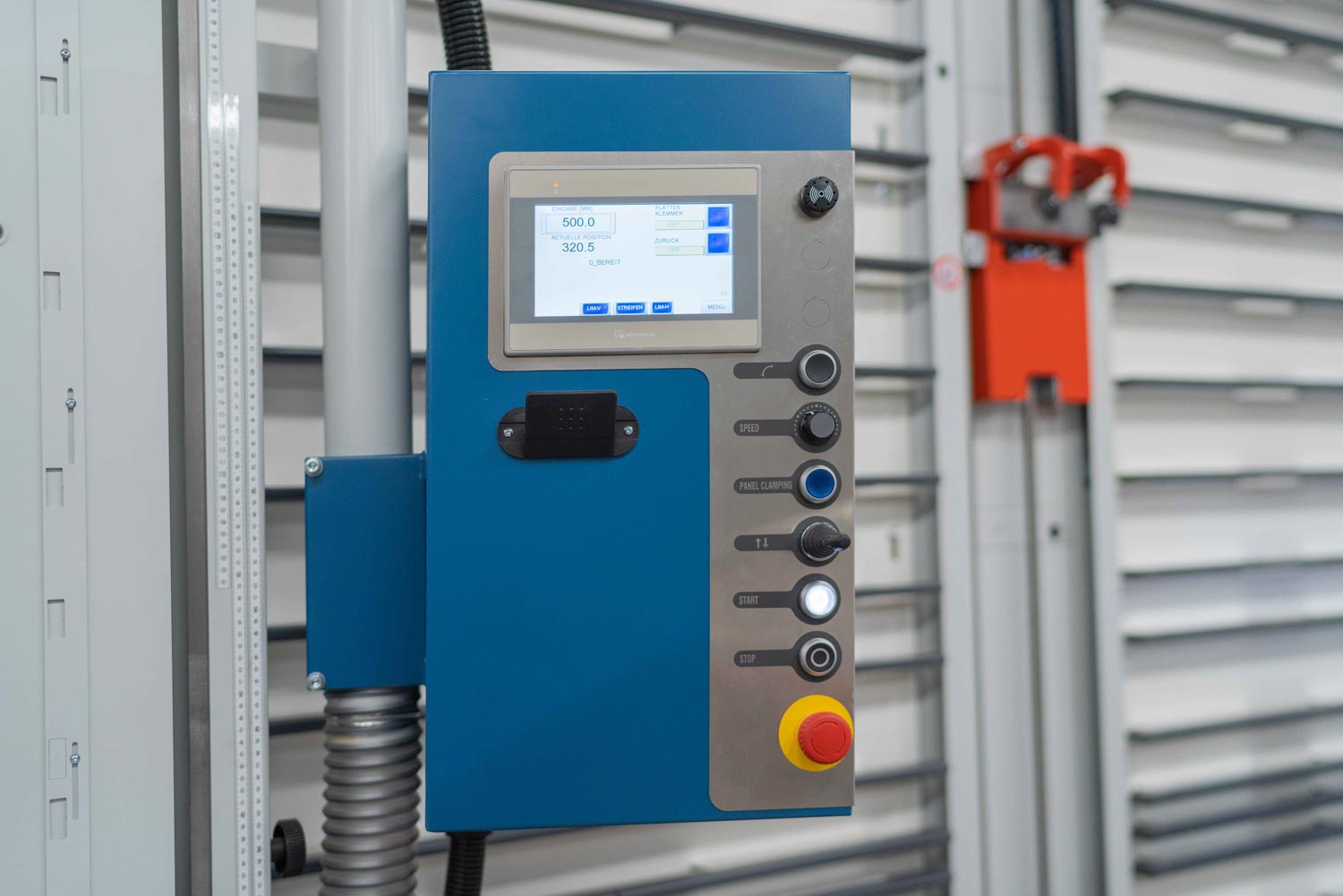

- Touchscreen Bildschirm
- Horizontalschnittpositionierung (=gesteuertes Sägeaggregat)
- automatischer Besäumablauf (=gesteuerte Klemmzangen)
Ausstattungspaket III (aufbauend auf Paket II), bestehend aus:
- positionierbarer Klappanschlag (=gesteuerter Anschlag)
- automatische Schnittstellenpositionierung Sägebaum (=gesteuerter Sägebaum)
- Kopplung der beiden Achsen (Bsp.: Eingabe 2.700mm, der Anschlag verfährt auf
700mm, der Sägebaum verfährt zur Schnittstelle 2)
