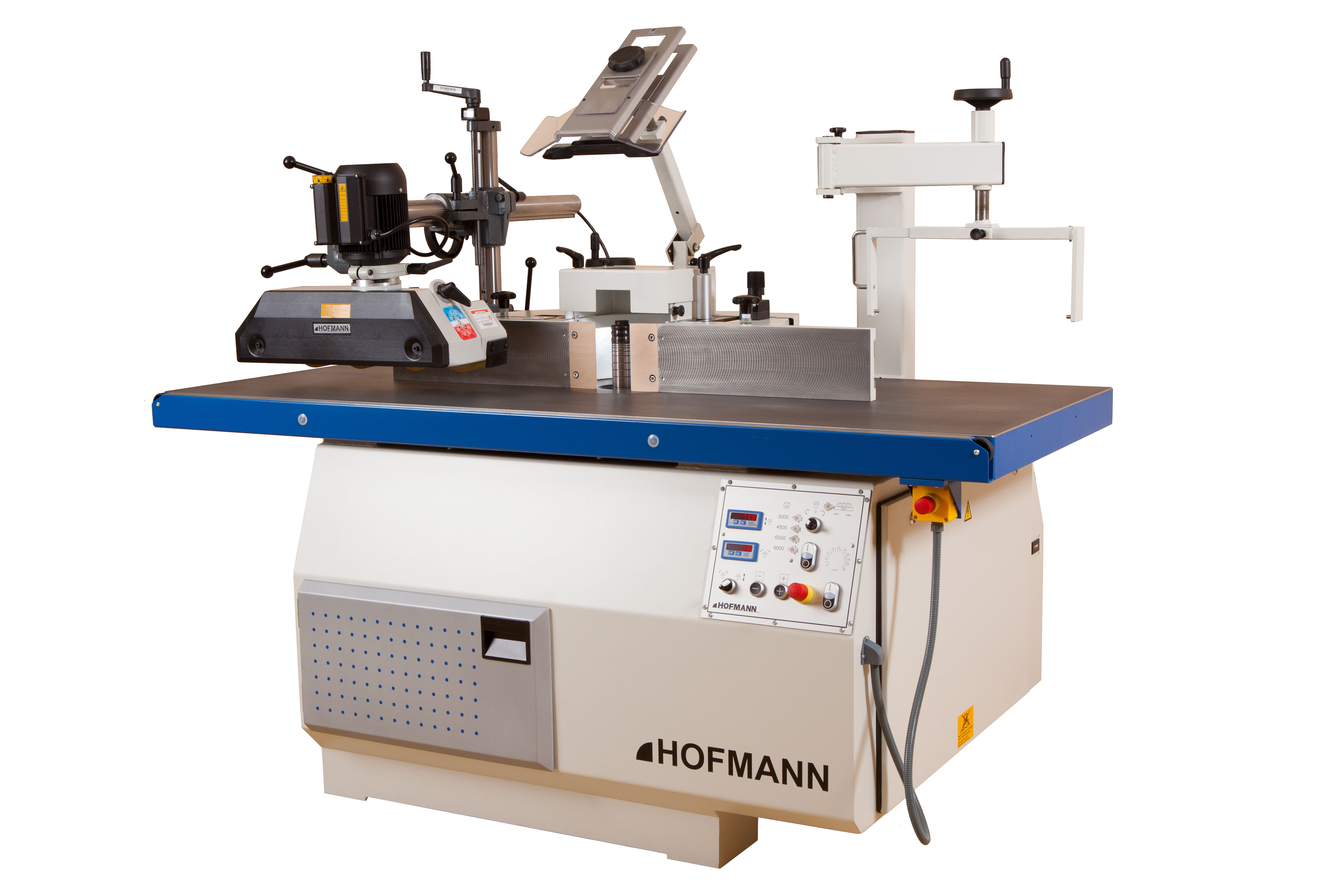

HOFMANN TFS 107 Tischfräse
KUPER Teile Id. Nr.:
14.0000
21.990,00 €
Ansprechpartner
Lieferbedingungen: FCA ausschl. Fracht, Verpackung, Versicherung, Montage und Einweisung
Zwischenverkauf und Irrtum vorbehalten.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
| Aufspannlänge [mm]: | 140 |
|---|---|
| Bemerkung: | Optionen auf Anfrage! Bilder können Optionen enthalten. |
| Drehzahl [U/min.]: | 3.000 / 4.500 / 6.000 / 9.000 / stufenlos 1.500 - 10.000 |
| Fräsanschlag: | manuell |
| Frässpindel [mm]: | bis 50 Ø / MK 5 |
| Hersteller: | Hofmann |
| Höhenverstellung: | elektrisch |
| Motorleistung [kW]: | 7,5 |
| Schutzeinrichtung: | Centrex |
| Schwenkverstellung -45 bis 45°: | elektrisch |
| Steuerung: | manuell mit Digitalanzeigen |
| Teile Id. Nr.: | 14.0000 |
| Tischgröße [mm]: | 1.200 / 2.000 x 815 |
| Typ: | TFS 107 |
| Werkzeugdurchmesser max. [mm]: | 250 |
Produktinformationen "HOFMANN TFS 107 Tischfräse"
In CE-Ausstattung
- Tischgröße 1.200 x 815 mm, stark verrippter Gusstisch, feinst gehobelt; Maschinenhöhe 890 mm
- Tischringe 262/220/160/115 mm Æ;
- Werkzeug 250/200/140/100/65 mm Æ

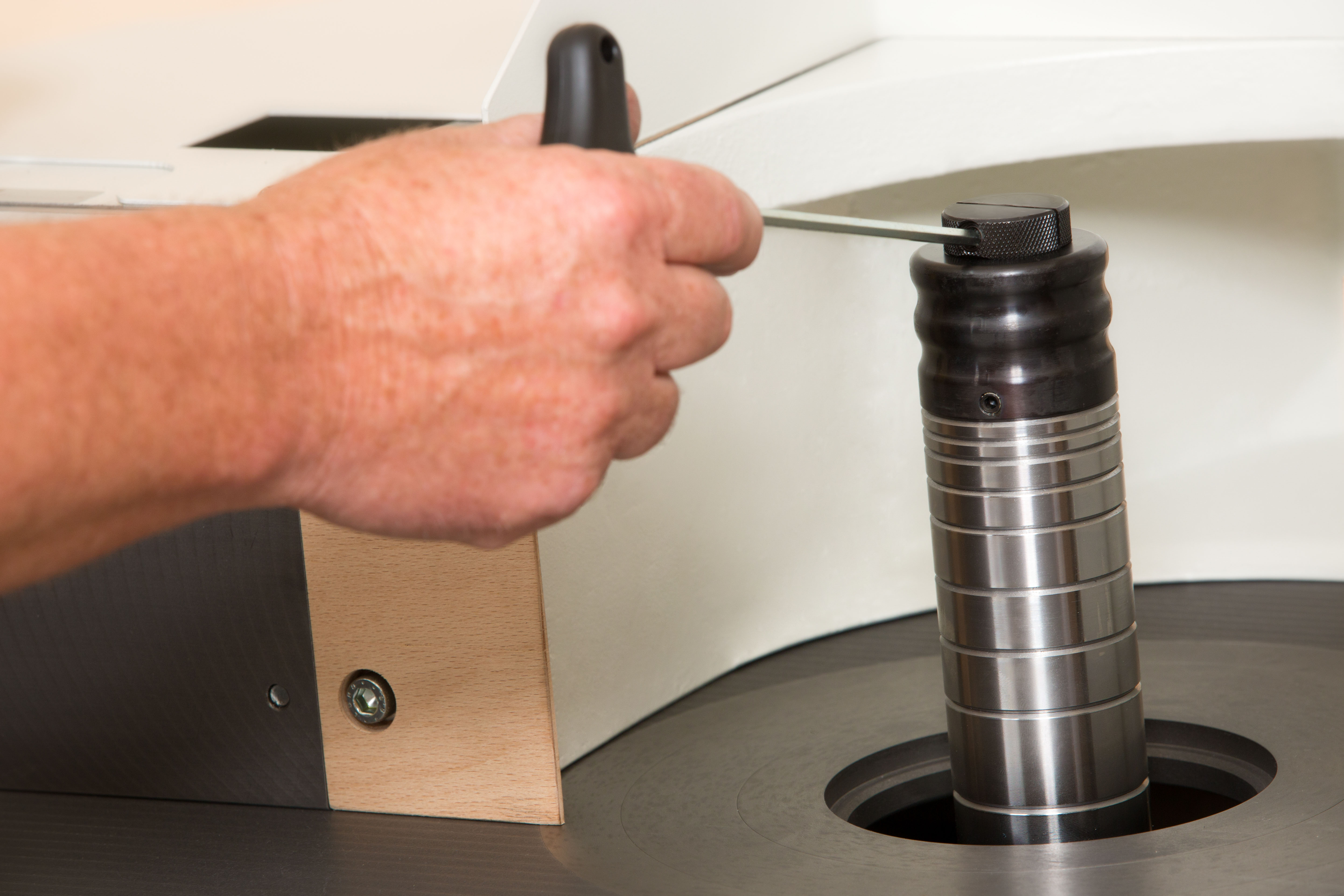

- Fest eingebaute Frässpindel mit Fräsdorn (nicht wechselbar) Æ 30 mm inkl. Schnellspannmutter „fix“ (für den schnellen, komfortablen Werkzeugwechsel – ohne Spindelblockierung), Aufspannlänge 140 mm
- Elektrische Höhenverstellung der Frässpindel ca. 145 mm im Eil- und Schleichgang, LED-Anzeige auf 1/10 mm, mit Umschaltmöglichkeit Absolutmaß/Kettenmaß
- Elektrische Schwenkverstellung der Frässpindel von -45,5° bis +45,5° im Eil- und Schleichgang, LED-Anzeige auf 0,1°
- 4 Drehzahlen 3.000/4.500/6.000/9.000 über Stufen-Riemenscheibe,
- Drehzahlanzeige
- Elektronisches Anlauf- und Bremsgerät
- Links-/Rechtslauf, Rechtslauf über Zweihandbedienung mit Warnanzeige

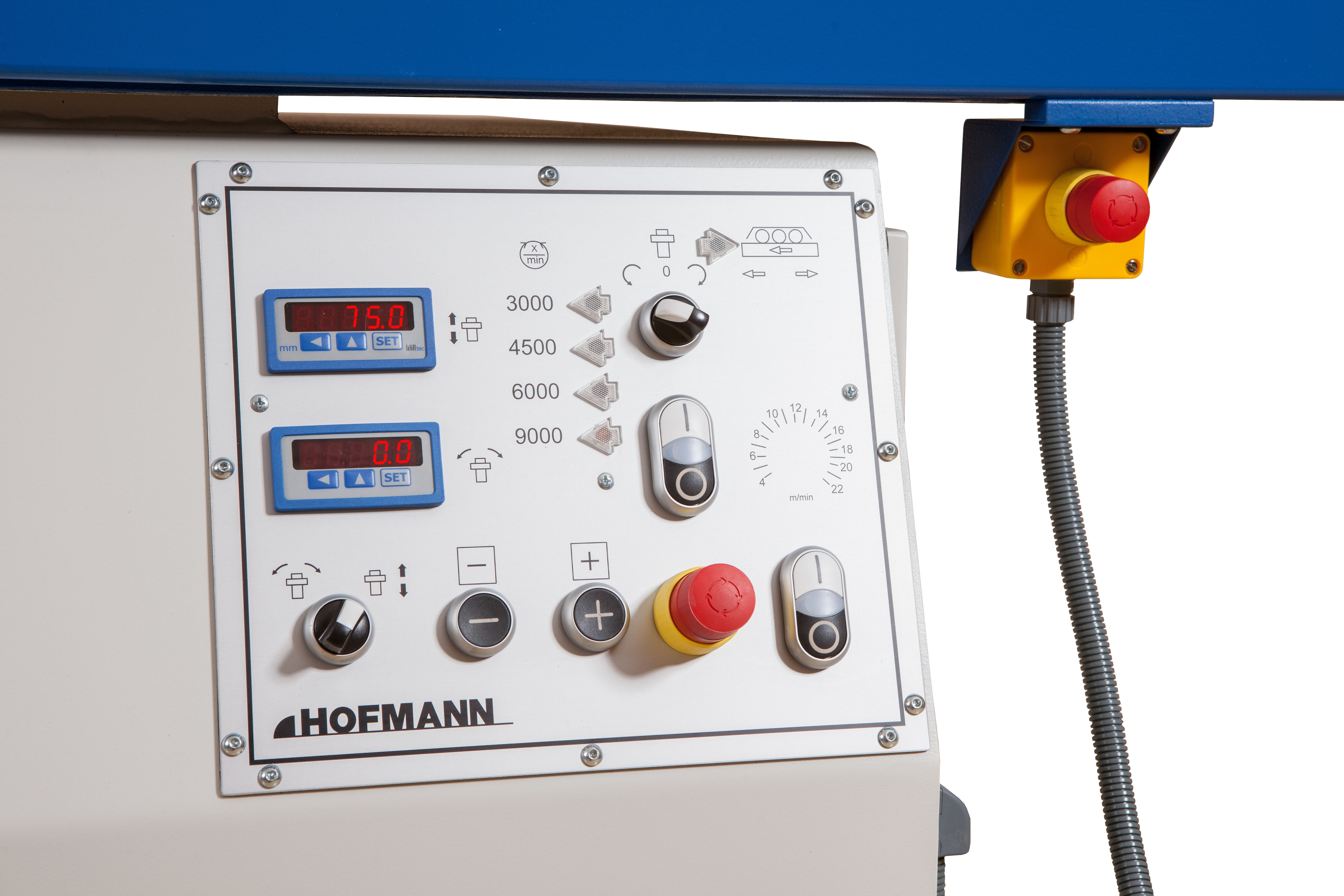

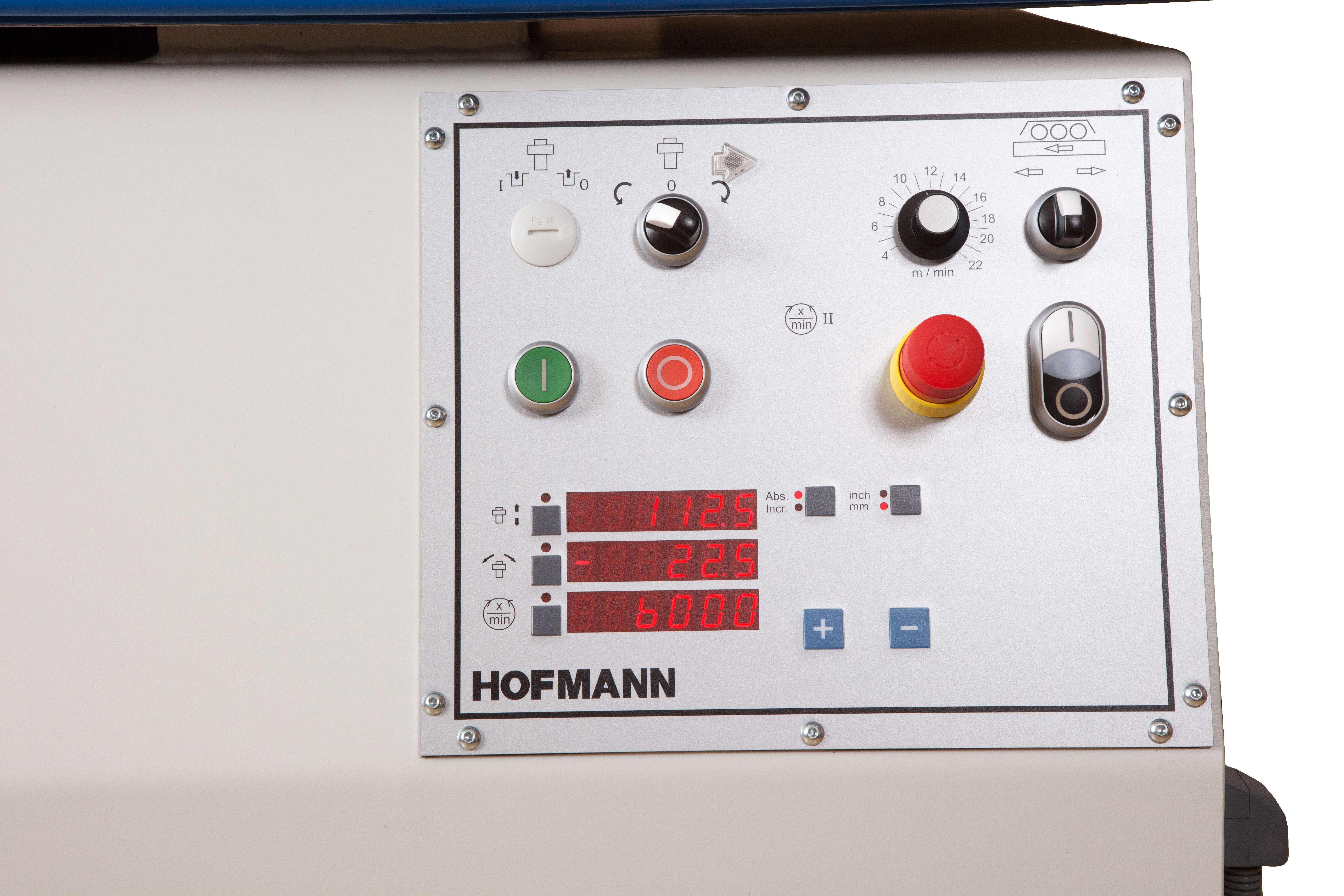

- Schaltertafel übersichtlich im Maschinenständer integriert

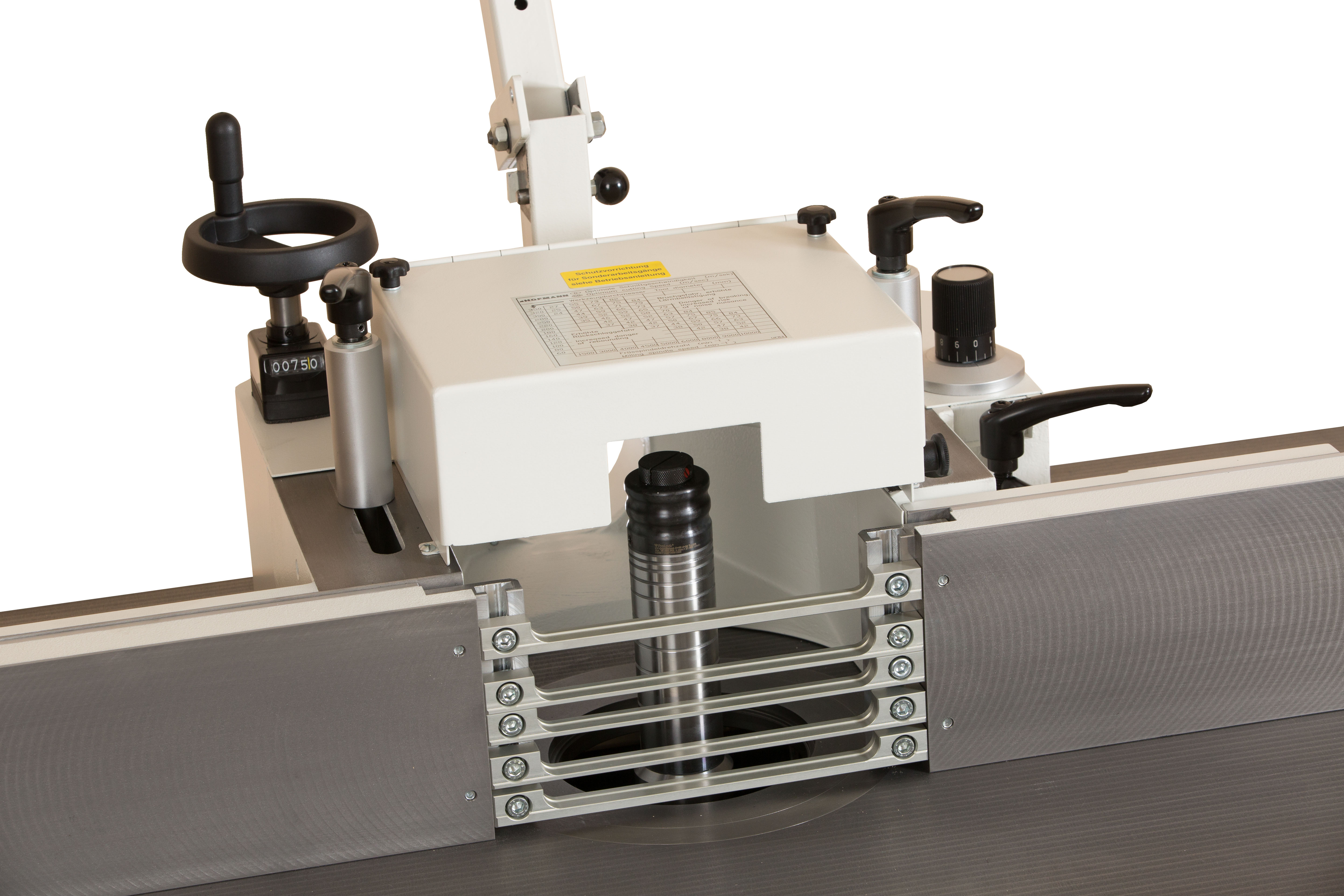

- Fräsanschlag Typ 2601 Effizient. Gesamtverstellung über Handrad nach Digitalzähler und Backenfeineinstellung der Einlaufbacke über Zylinderdrehknopf nach Skala auf 0,1 mm mit Multiplex-Anschlagbacken (Nach Abheben des Anschlags ist der komplette Tisch frei verfügbar - nach Wiederaufbau muss keine Referenzfahrt durchgeführt werden)
- Maschinensteckdose CEE-16A6h abgesichert mit Stecker für Vorschubapparat. Ein-/Austaster hierfür in der Schaltertafel
- Maschine wartungsarm
- 2 Absaugstutzen 120 mm Æ am Anschlag und unterhalb des Tisches. Mindestluftmenge 24 m³/min. bei 370 pa
- Elektrische Ausrüstung nach VDE/EN 60204 und EN848-1 mit Hauptschalter, Not-Aus-Schlagtaster, Motorschutz und Wicklungsschutz, Unterspannungsschutz, Kontakt zum Ansteuern der Absaugung

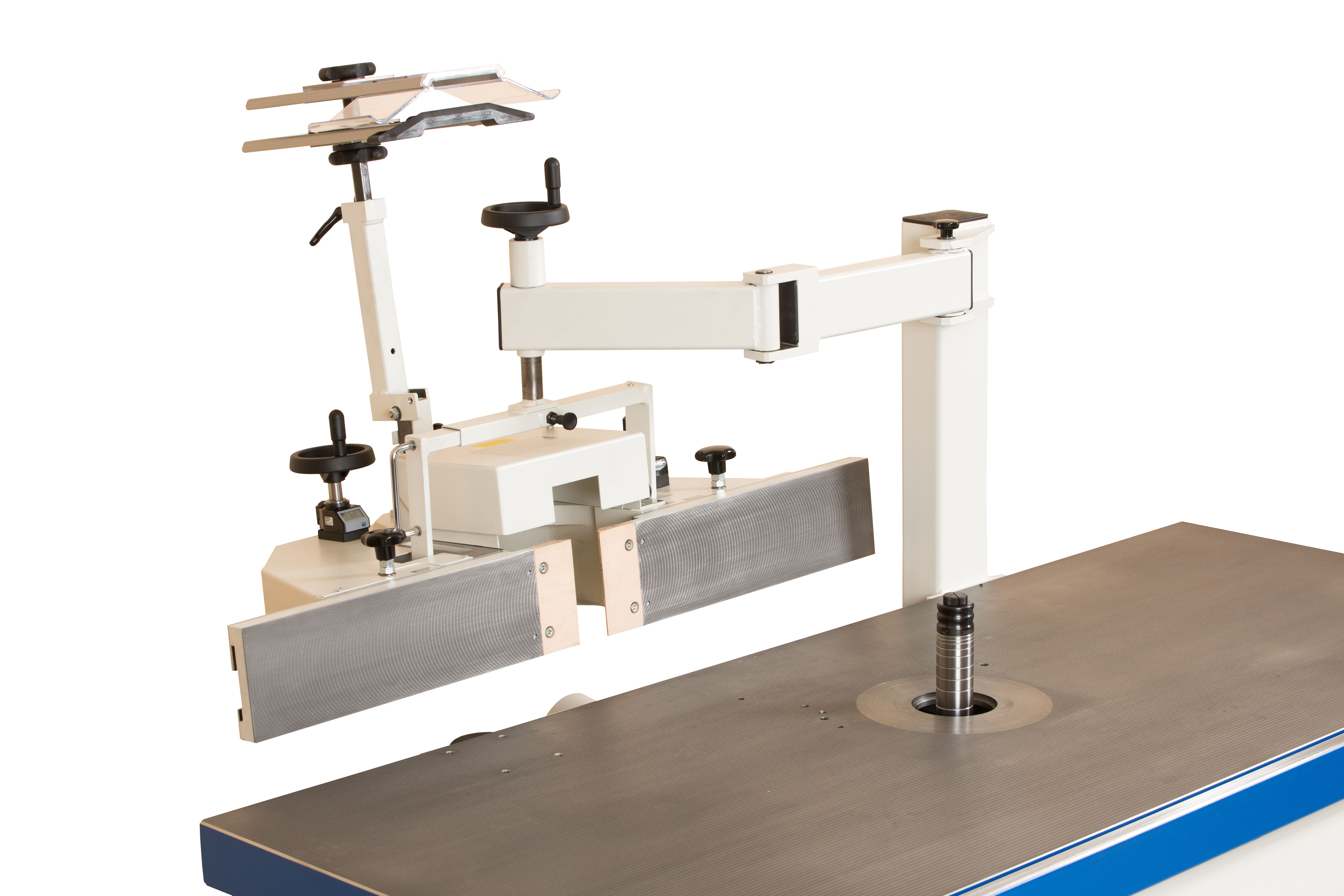

- Zubehör: HOFMANN Frässchutz „Centrex“, Bogenfrässchutz FRS 95 zum Fräsen am Anlaufring mit Absaugstutzen, Bedienwerkzeug, Fettpresse, Bedienungsanleitung
- Lackierung: grauweiß, signalblau, weißaluminium
- Gewicht: ca. 850 kg
Ausstattung:

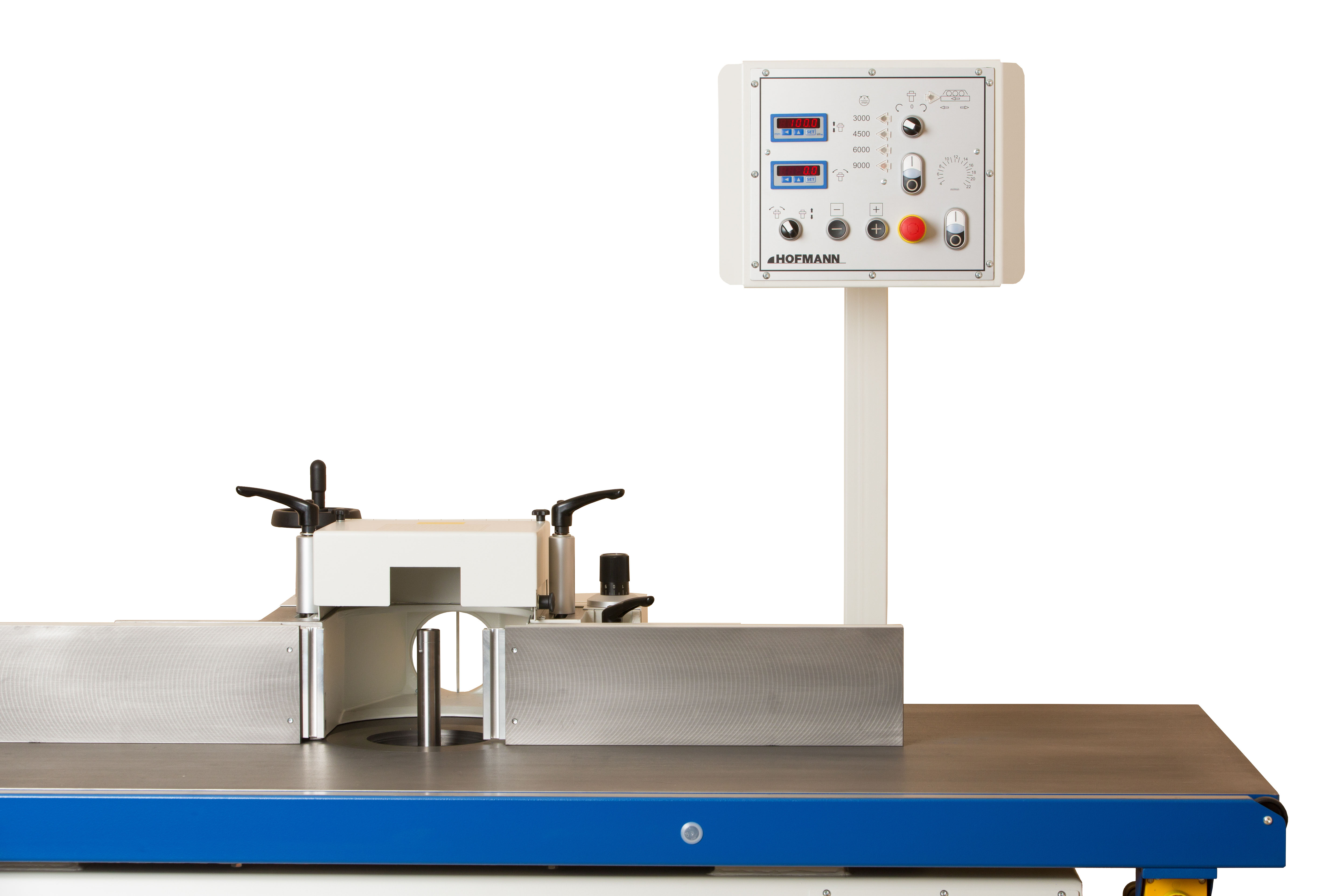

Ausziehbare Auflage um 480 mm; Fräsanschlag Typ 2601; Integralanschlagplatten 650/650; Schaltpult nach oben; Werkzeugfach oben
