HOFMANN TFS 1260 Tischfräse

In CE-Ausstattung
- elektrische Höhen- und Schwenkverstellung im Eil- und Schleichgang, in beiden Richtungen auf 1/10 genau - Elektrische Schwenkverstellung der Frässpindel von -55,0° bis +55,0° im Eil- und Schleichgang - CNC-Steuerung - Stufenlose Drehzahlregulierung - Schnellwechselsystem HSK-F63

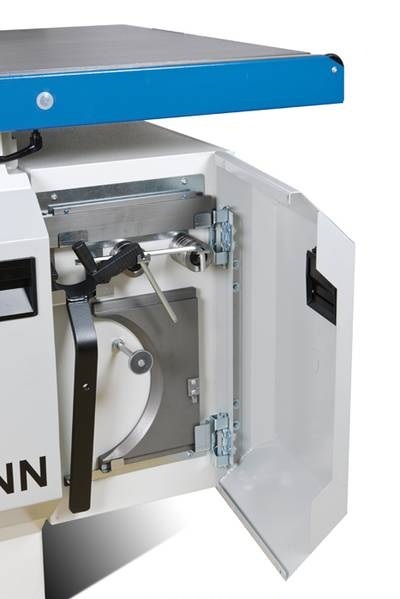

- Massive Gussausführung des Maschinenständers, im Ständer integriertes Zubehörfach

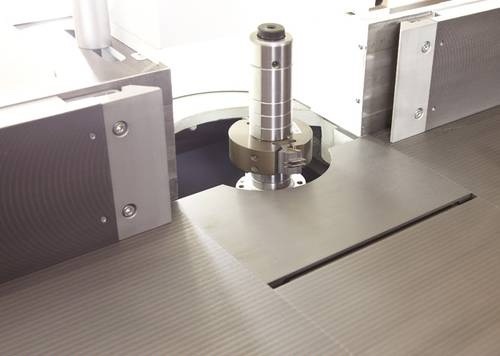

- Tischgröße 1.250 x 815 mm, stark verrippter Gusstisch, feinst gehobelt; Maschinenhöhe 890 mm. Tisch mit Tischschieber. Einstellung über Gewindeantrieb, inklusive Tischeinsatz aus Aluminium mit Hardcoat-Beschichtung für Werkzeuge bis Ø 250 mm mit Schnellverschluss und Zwischeneinsatz

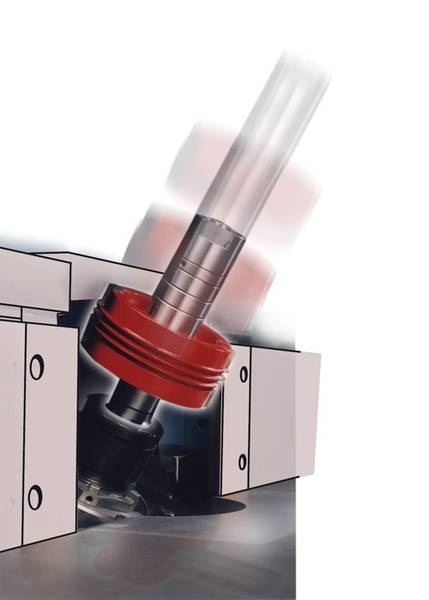

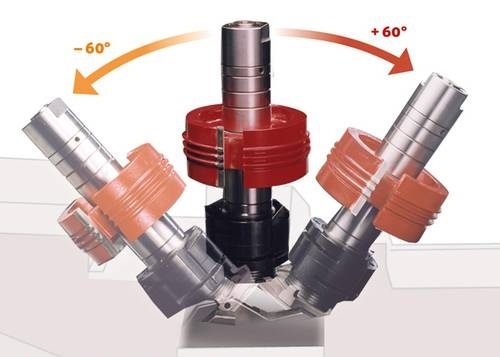

- Elektrische Schwenkverstellung der Frässpindel von -55,0° bis +55,0° im Eil- und Schleichgang
- Elektrische Höhenverstellung der Frässpindel ca. 145 mm im Eil- und Schleichgang
- Bedienelemente im Schaltpult nach oben

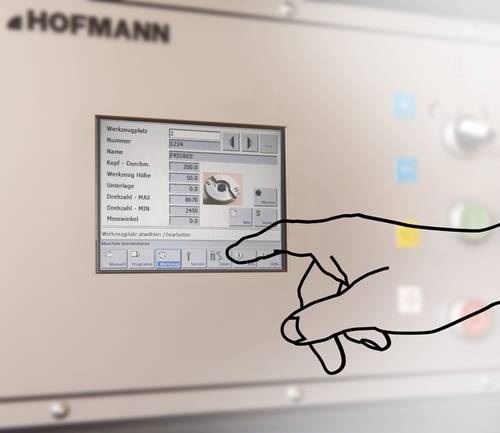

- CNC-Steuerung - Zwei-Achsensteuerung für Fräshöhe und -schwenkung über Touchscreen-Bedienoberfläche.
o 10,4" Touchscreen TFT LCD VGA, Farbtiefe 16 Bit, 256 Farben,
o Klar gegliederte Bedienoberfläche.
o Struktur der Bedienfelder und die Symbole sind in allen Masken gleich.
o Symbole sind textunterstützt - Permanente Navigationsleiste, daher kein Umschaltung zwischen den Masken und keine Zwischenschritte. (wie z. B. "Home-Seite")
o Einfache, selbsterklärende Bedienerführung durch Hinweis-(farblich unterlegt) und Informationszeile.
o Masken: Manuell, Programm und Werkzeug - Programm mit 99999 Programmplätzen (hierdurch optimale Organisation). Es werden die Achse Fräshöhe und Spindelschwenkung hinterlegt.
o Kopierfunktion für Programmplatz
o Bildliche Darstellung des Werkstücks.
o Werkzeugplatz mit 99999 Werkzeugplätzen (hierdurch optimale Organisation mit hoher Effizienz. System offene Datenstruktur, Benutzerkonform anlegbar, für alle Werkzeuge). Es werden alle Daten des verwendeten Werkzeugs hinterlegt. - und es können Messpunkte hinterlegt werden, die angeben an welcher Stelle vermessen wurde
o Kopierfunktion für Werkzeugplatz
o Bildliche Darstellung der Werkzeuge.
o eigene Fotos (100 Stück) für Werkstück und Werkzeug können mit USB-Stick eingefügt werden
o Jeweils Listensuchfunktion für Programm und Werkzeugplatz "Lupe".
o komfortable Referenzfahrt für alle Achsen
o Die Positioniertaste leuchtet wenn Soll-/ Istwerte nicht übereinstimmen
o Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich für Fräshöhe
o Datenschutz durch Schlüsselschalter - USB-Schnittstelle für Datensicherung
o Umstellmöglichkeit auf Landessprache

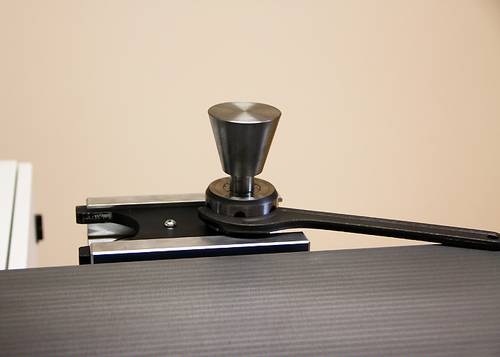

- Werkzeugspannsystem Clamp-Fix HSK-F63 - einfach über Schalter - pneumatisch zu lösen (schlüssellose Bedienung) - inkl. Fräsdorn HSK-F63 Ø 30 x 140 mm und - Werkzeugmontagestation für den komfortablen Werkzeugwechsel außerhalb der Maschine
- Stufenlose Drehzahlregulierung über Direktantrieb von 1.500 bis 10.000 UpM; inkl. 7,5 kW Motorspindel; 7,5 kW Motorspindel beinhaltet Betriebsart S1 und S6 (nur dies gewährt ein zuverlässiges Arbeiten ohne Ausfälle bei Überlast)
S1 = Dauerbetrieb mit Leistung von 7,5 kW
S6 = Dauerbetrieb mit Aussetzbelastung mit Leistung von 10,5 kW
- Werkzeugablage
- doppelseitige Schwenkaggregatlagerung in 2 Segmentführungen
- Fräsanschlag Typ 2601 Effizient mit Gesamtverstellung über Handrad nach Digitalzähler und Backenfeineinstellung der Einlaufbacke über Zylinderdrehknopf, mit Nonius. Gussanschlagbacken 500/500 mm mit Aufnahme für Sicherheitslineale und Kehlbrett. Werkzeug-Ø max. 250 mm.
- Maschinensteckdose abgesichert mit Stecker für Vorschubapparat mit Ein-/Austaster im Maschinenschaltpult
- Maschine wartungsarm

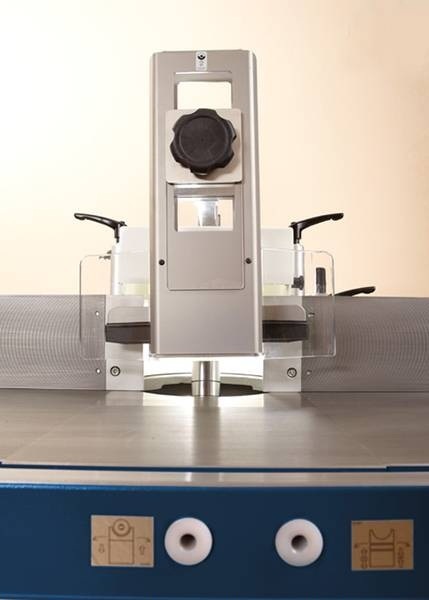

- HOFMANN Frässchutz "Centrex", Bogenfrässchutz FRS 95 zum Fräsen am Anlaufring mit Absaugstutzen,
- 3 Absaugstutzen Ø 120 mm; Mindestluftmenge 24 m³/min. bei 370 pa; am Anschlag und unterhalb des Tisches, dieser standardmäßig in der Mitte, aber auch links, dann nach oben, möglich (siehe Zubehör)
- Links-/Rechtslauf. Rechtslauf über Zweihandbedienung mit Warnanzeige
- Elektrische Ausrüstung nach VDE/EN 60204 mit Hauptschalter, Not-Aus-Taster, Motorschutz und Wicklungsschutz, Unterspannungsschutz, Kontakt zum Ansteuern der Absaugung, Bremseinrichtung
- Zubehör: Bedienwerkzeug, Fettpresse, Bedienungsanleitung
- Gewicht: ca. 1000 kg
- Lackierung: grauweiß RAL 9002, achatgrau RAL 7038, signalblau RAL 5005, weißaluminium RAL 9006
- CE-konform
- BG-Holzstaubgeprüft Nr. 021056
- Arbeitsplatzbezogene Emissionswerte dB(A) nach DIN 45635 Teil 1650
Leerlaufgeräusch 69,0 dB(A)
Arbeitsplatzbezogener Staubemissionswert: 1,04 mg/m³ Luft
