HOFMANN UFM 210 - Vision Tischfräse
KUPER Teile Id. Nr.:
14.0003
Lieferzeit auf Anfrage!
Ansprechpartner
Lieferbedingungen: FCA Lieferwerk, ausschl. Fracht, Verpackung, Versicherung, Montage und Einweisung
Zwischenverkauf und Irrtum vorbehalten.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.
| Aufspannlänge [mm]: | 125 |
|---|---|
| Bemerkung: | Optionen auf Anfrage! Bilder können Optionen enthalten. |
| Drehzahl [U/min.]: | stufenlos 1.500 - 12.000 |
| Fräsanschlag: | fix |
| Frässpindel [mm]: | bis 50 Ø / MK 5 / HSK-F80 / HSK-F63 |
| Hersteller: | HOFMANN |
| Höhenverstellung: | elektrisch |
| Motorleistung [kW]: | 7,5 |
| Schutzeinrichtung: | Centrex |
| Schwenkverstellung -45 bis 45°: | elektrisch |
| Steuerung: | 10,4" Touchscreen-Bedienoberfläche |
| Teile Id. Nr.: | 14.0003 |
| Tischgröße [mm]: | 1.625 / 2.000 x 820 |
| Typ: | UFM 210 - Vision |
| Werkzeugdurchmesser max. [mm]: | 250 |
Produktinformationen "HOFMANN UFM 210 - Vision Tischfräse"
In CE-Ausstattung
- Tischgröße 1.625 x 820 mm, stark verrippter Gusstisch, feinst gehobelt, mit ausziehbarer Auflage, Maschinenhöhe 900 mm

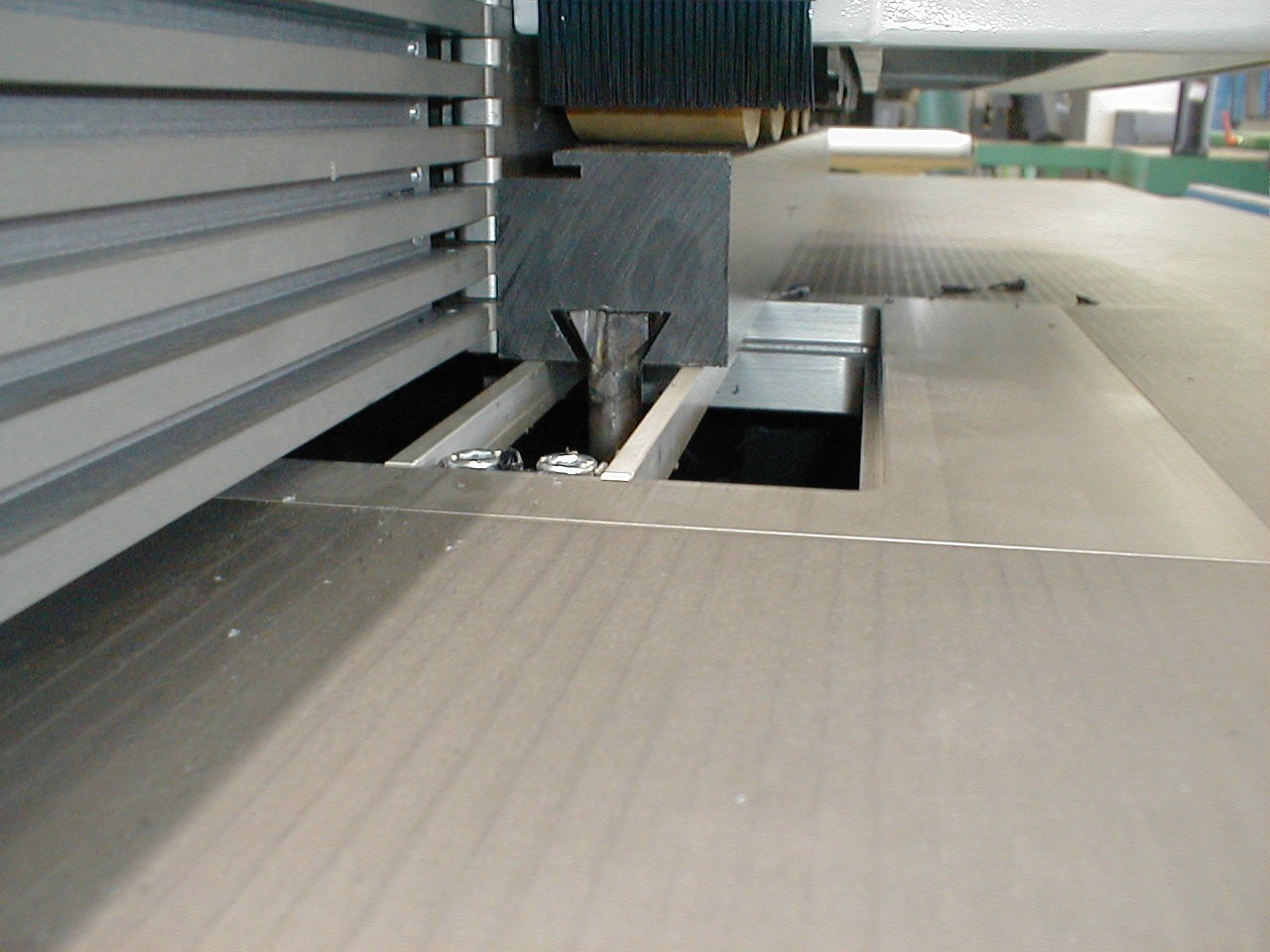

Tischschieber mit automatischer. Tiefenanpassung; Tischschieberanpassung an jedes beliebige Werkzeug möglich

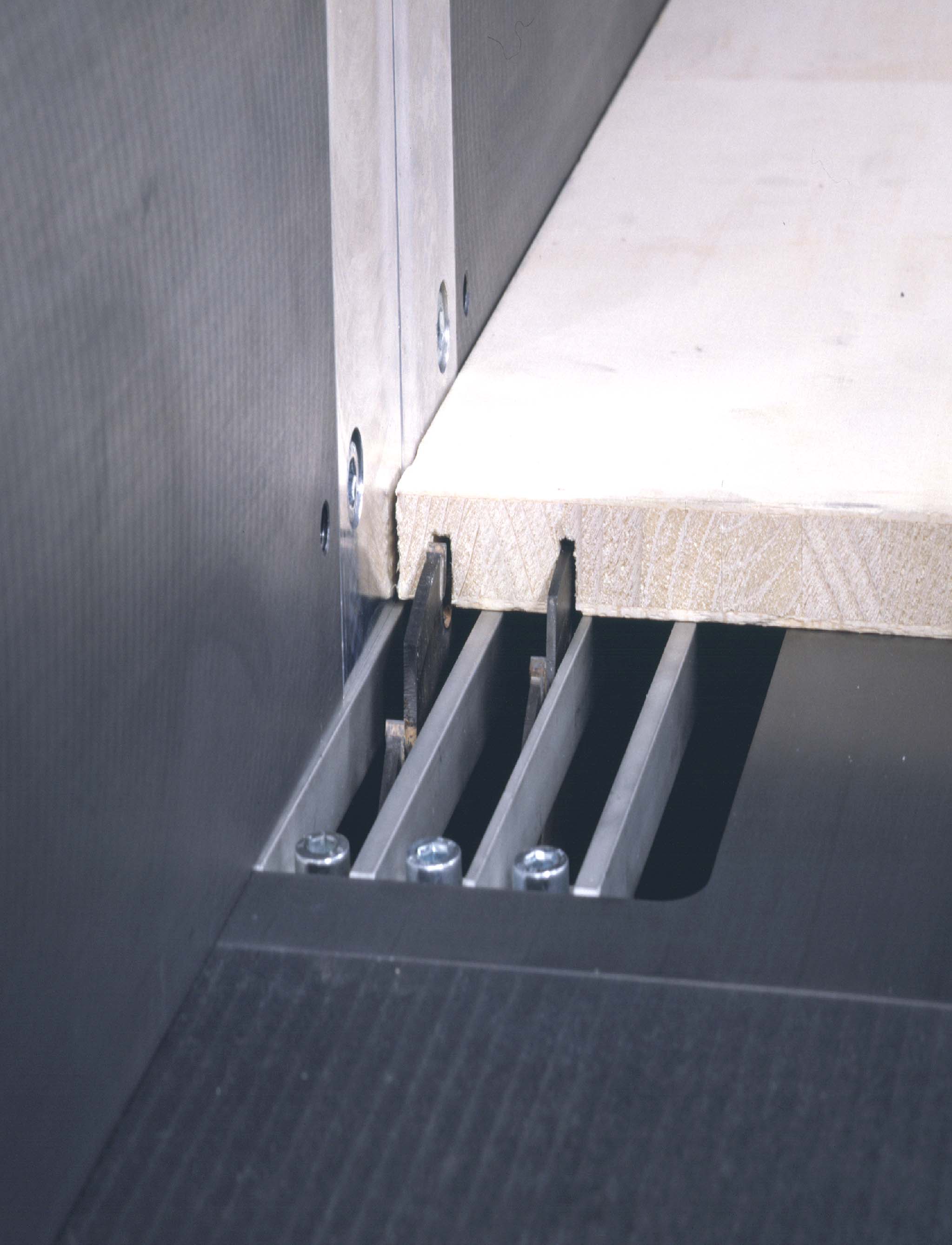

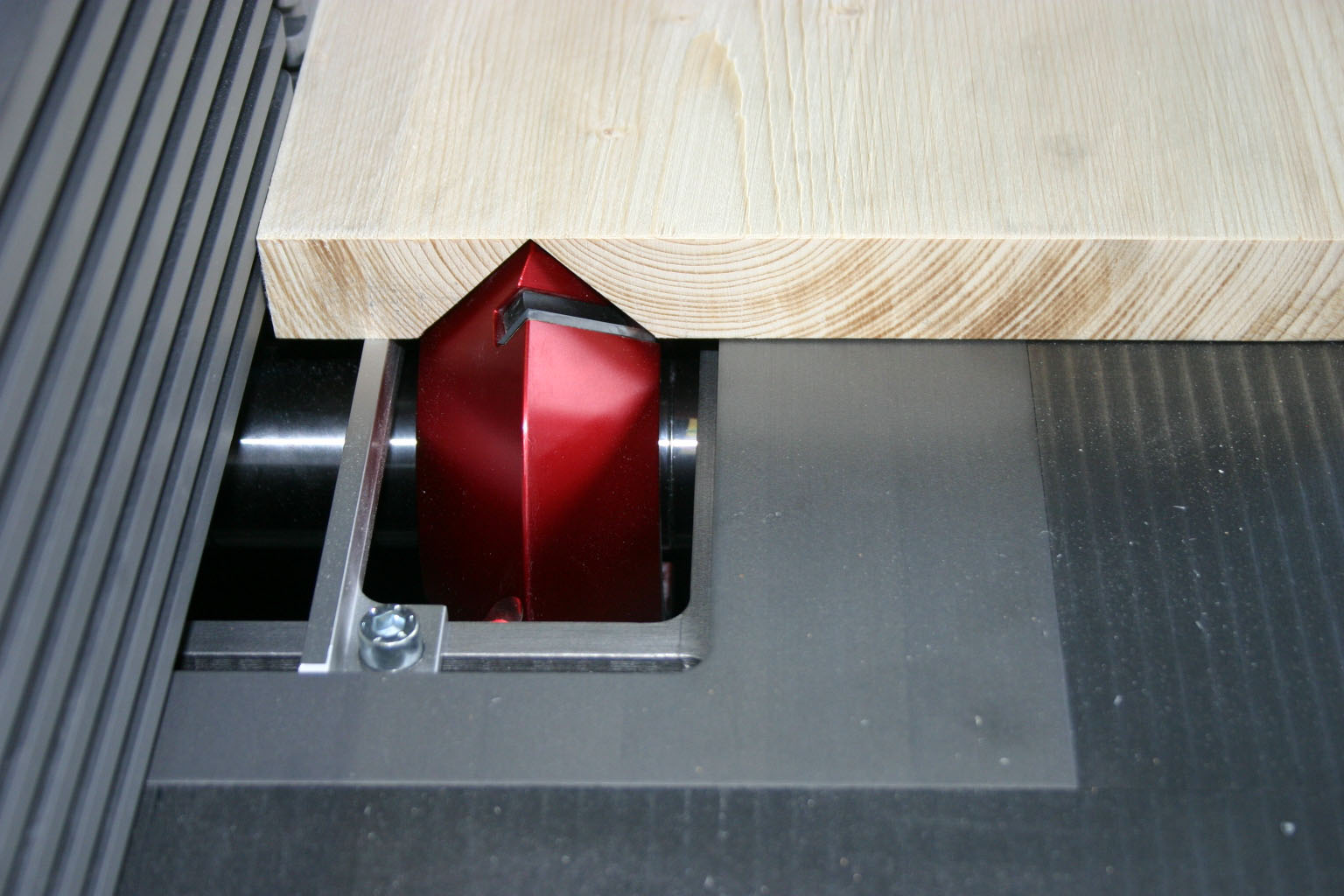

- auswechselbarer Tischeinsatz, aus Aluminium mit Hard-Coat Beschichtung, für Werkzeuge bis Ø 160 mm und von Ø 160 bis Ø 250 mm
- Konus der Frässpindel MK 5, Fräsdorn Duo Ø 30 x 140 mm
- elektrische Höhenverstellung, vertikal im Ständer, [dadurch keine Korrektur der Tiefenverstellung bei geschwenkter Spindel] ca. 190 mm im Eil- und Schleichgang, Anzeige auf 0,1 mm genau

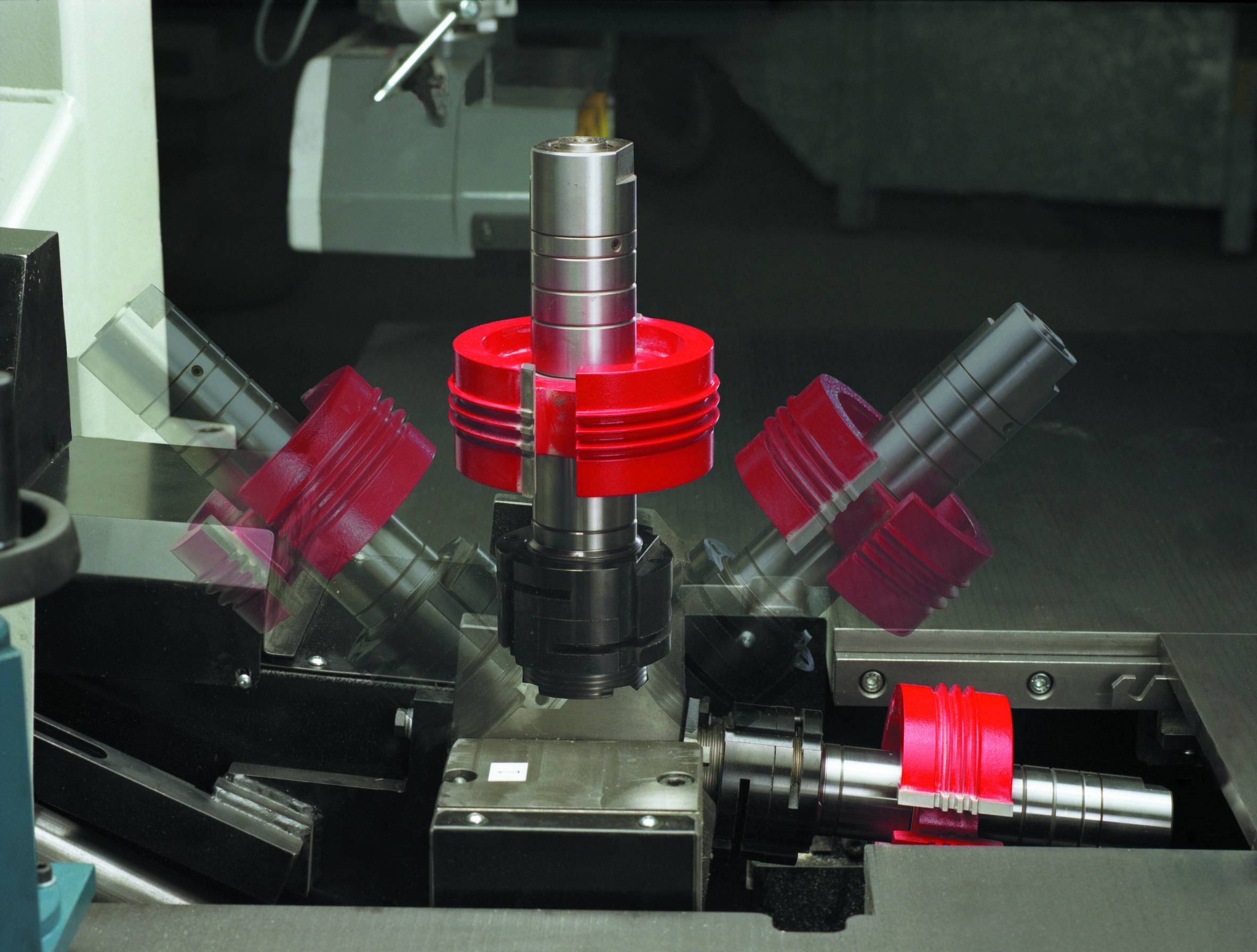

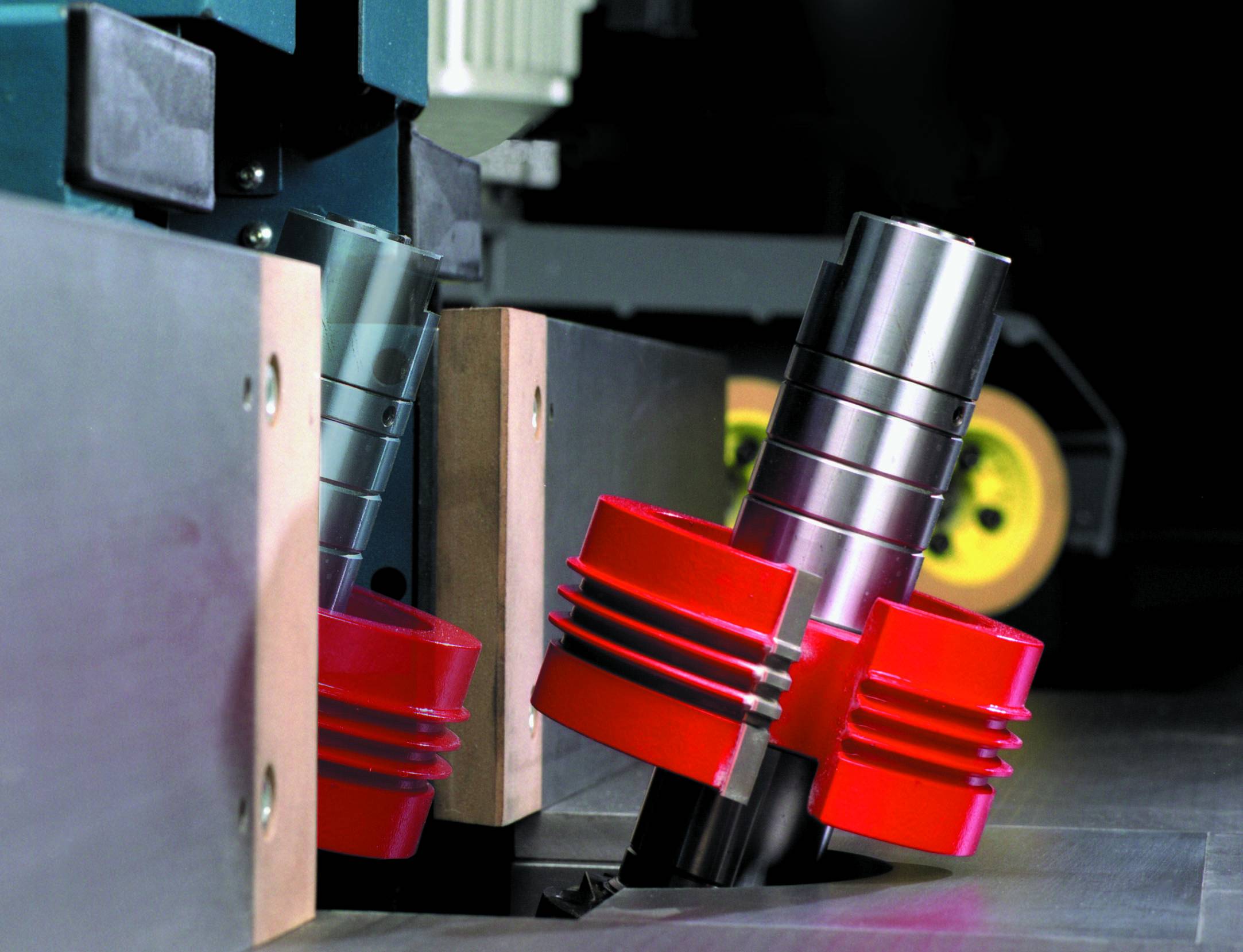

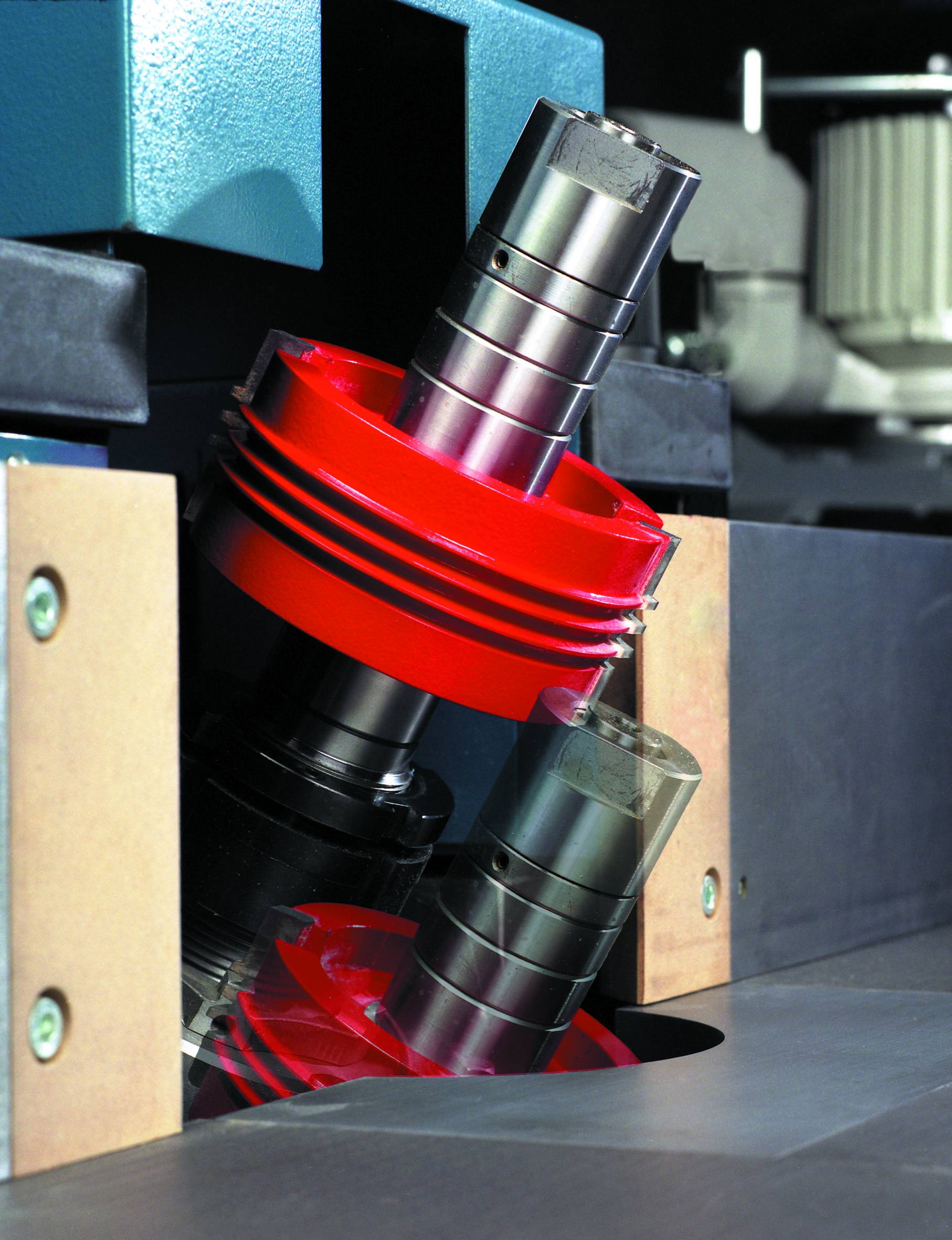

- elektrische Schwenkverstellung von -45,5° bis + 95,5° im Eil- und Schleichgang, Anzeige auf 0,1°
- elektrische Frästiefenzustellung (Anschlag bleibt fest auf dem Maschinentisch, die Verstellung erfolgt über die Frässpindel) im Eil- und Schleichgang, Anzeige auf 0,1 mm genau, so gut wie keine Korrektur des Vorschubs mehr nötig
- stufenlose Drehzahlregelung von 1.500 bis 12.000 UpM über Direktantrieb
- Drehzahlvorwahl durch Antippen der hinterlegten 10 Drehzahlen oder variable Eingabe über Tastatur - ohne Riemenwechsel
- Drucktastenschaltung für automatischen Anlauf und Stop der Spindel
- doppelseitige Schwenkaggregatlagerung in kräftiger Zapfenlagerung, mit automatischer Klemmung des Schwenkwinkels
- doppelseitige Linearlagerung für Frästiefen- und Fräshöhenverstellung

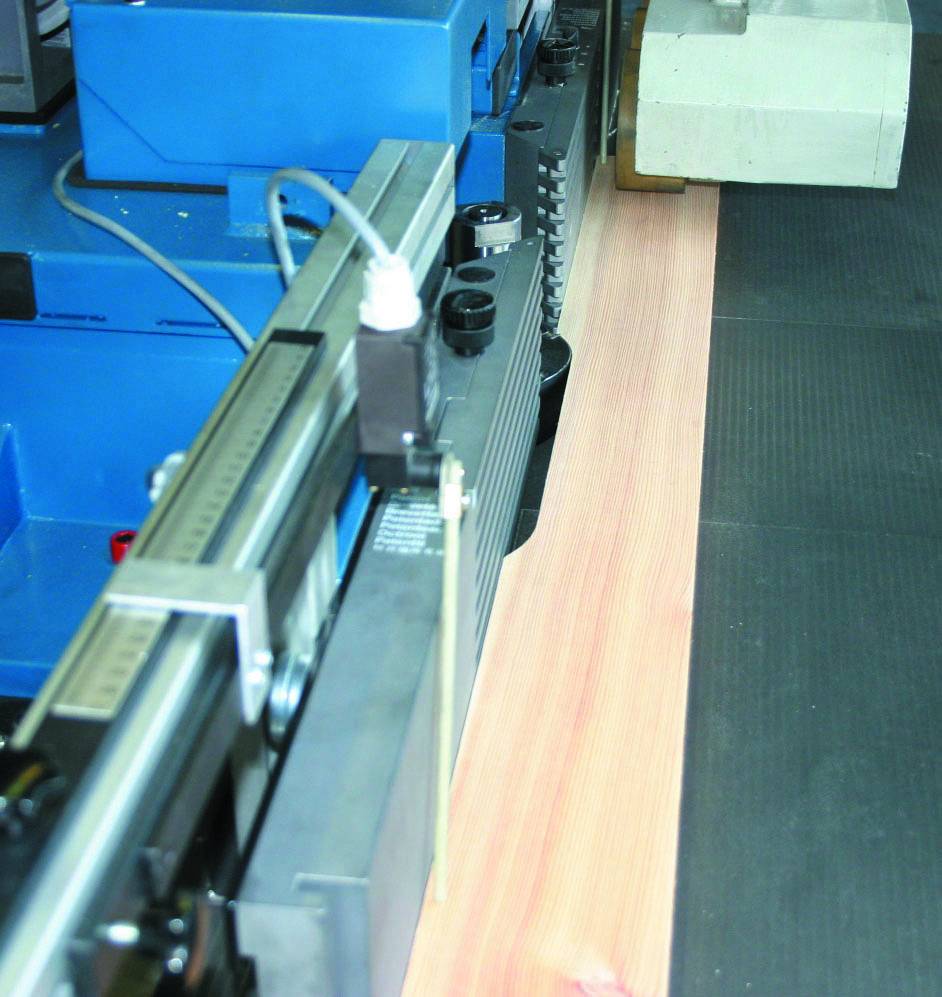

- Fräsanschlag V 17auf Maschinentisch fixiert, Einlaufbackenverstellung nach digitaler Zähluhr auf 0,1 mm genau, von Bedienseite einstellbar; Gussanschlagbacken jeweils 500/500 mm
- Betriebsstundenzahler mit Auftragsstundenzahler. Maschinensteckdose für Vorschubapparat, Bedientaster im Pult
- elektrische Spindelblockierung, Maschine wartungsarm, HOFMANN Frässchutz „Centrex“
- 3 Absaugstutzen 120 mm Æ am Anschlag und unterhalb des Tisches; Mindestluftmenge 20 m3/min. bei 378 pa
- Rechtslauf über Zweihandbedienung mit Warnanzeige
- Elektrische Ausrüstung nach VDE/EN 60204 mit Hauptschalter, Not-Aus-Taster, Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz, Kontakt zum Ansteuern der Absaugung, Bremseinrichtung. Programmierschutz über Schlüsseltaster, serielle Schnittstelle zum Auslesen der Daten
- Zubehör: Bedienwerkzeug, Bedienungsanleitung
- Gewicht: ca. 1400 kg

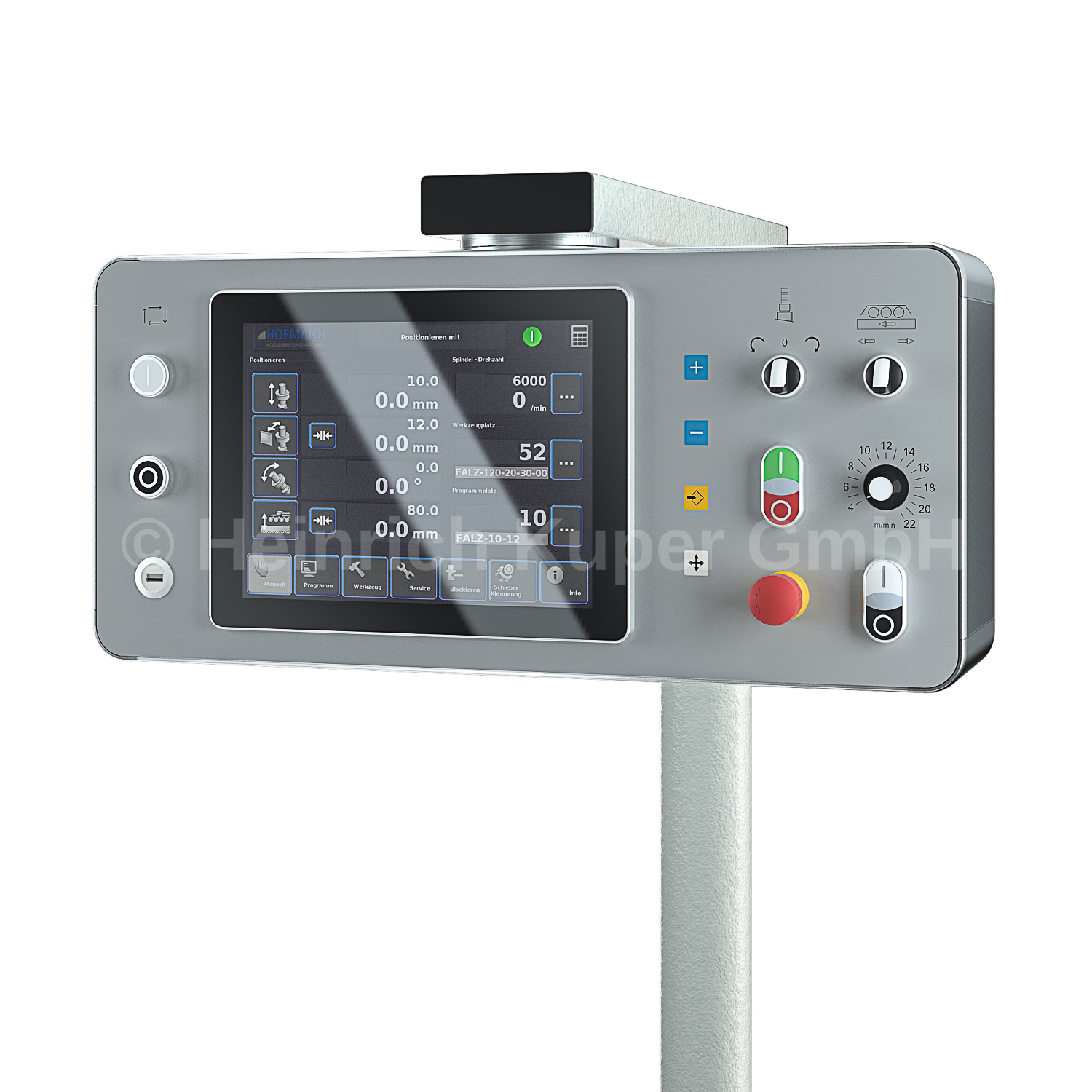

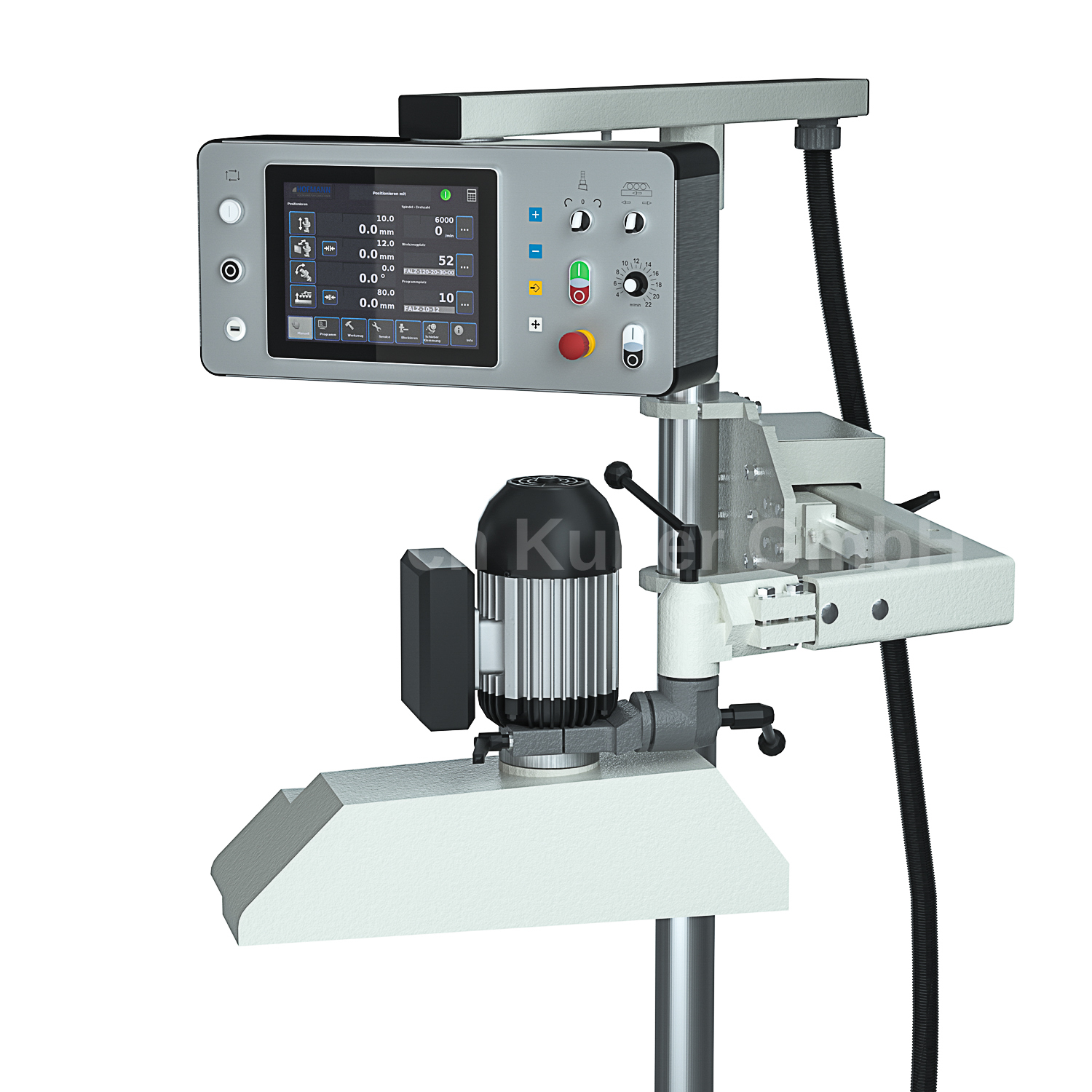

- CNC-Steuerung

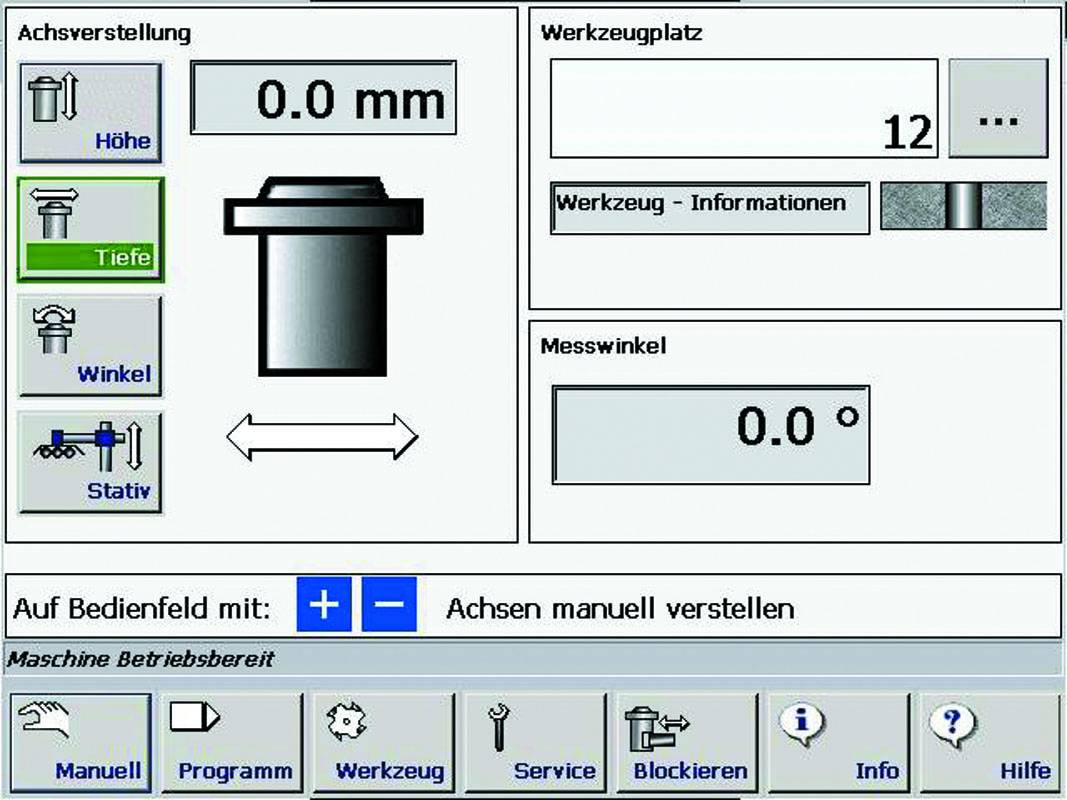

o 10,4“ Touchscreen TFT LCD VGA, Farbtiefe 16 Bit, 256 Farben,
o Klar gegliederte Bedienoberflache. • Struktur der Bedienfelder und die Symbole sind in allen Masken gleich.
o Symbole sind textunterstutzt
o Permanente Navigationsleiste, daher kein Umschaltung zwischen den Masken und keine Zwischenschritte. (wie z. B. „Home-Seite)
o Einfache, selbsterklärende Bedienerführung durch Hinweis- (farblich unterlegt) und Informationszeile.
o Masken: Manuell, Programm und Werkzeug
o Programm mit 99999 Programmplatzen (hierdurch optimale Organisation). Es werden die Achse Fräshöhe und Spindelschwenkung hinterlegt.
o Kopierfunktion für Programmplatz
o Bildliche Darstellung des Werkstücks.

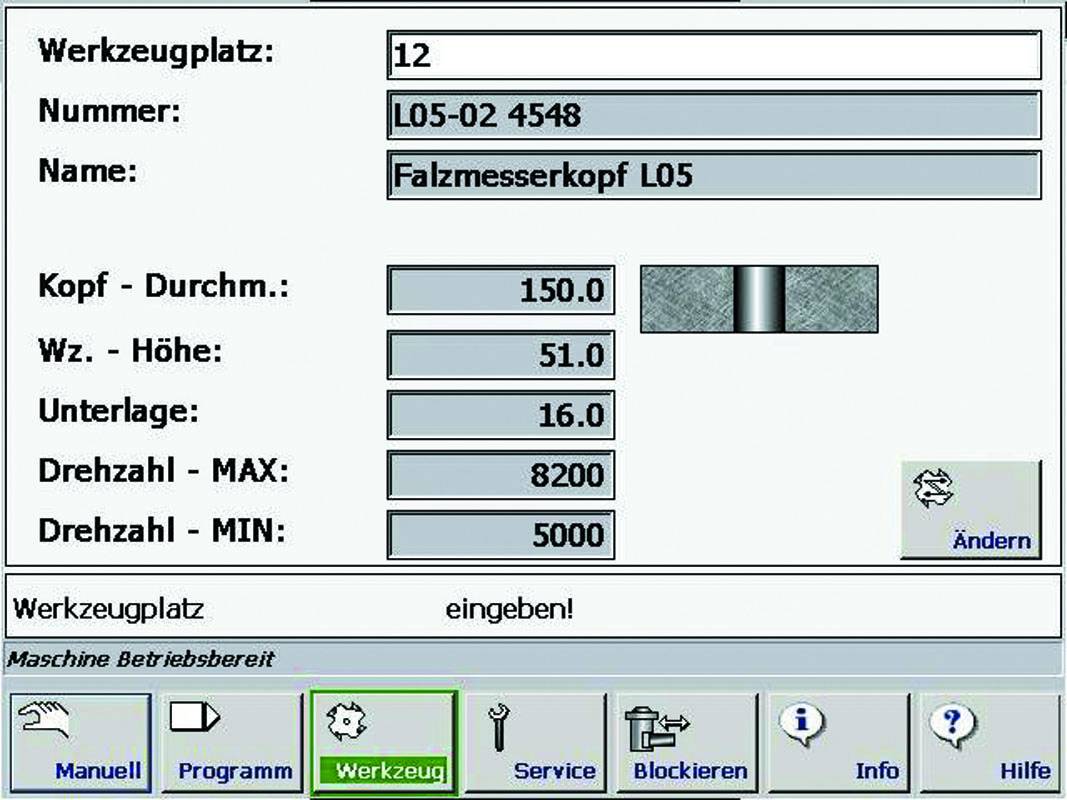

o Werkzeugplatz mit 99999 Werkzeugplatzen (hierdurch optimale Organisation mit hoher Effizienz. System offene Datenstruktur, Benutzerkonform anlegbar, für alle Werkzeuge). Es werden alle Daten des verwendeten Werkzeugs hinterlegt.
o und es können Messpunkte hinterlegt werden, die angeben an welcher Stelle vermessen wurde
o Kopierfunktion für Werkzeugplatz
o Bildliche Darstellung der Werkzeuge.
o eigene Fotos (jeweils 100 Stuck) für Werkstuck und Werkzeug können mit USB-Stick eingefügt werden
o Jeweils Listensuchfunktion für Programm und Werkzeugplatz „Lupe“.
o komfortable Referenzfahrt für alle Achsen
o Die Positioniertaste leuchtet wenn Soll-/ Istwerte nicht übereinstimmen
o Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich für Fräshöhe
o Datenschutz durch Schlüsselschalter
o USB-Schnittstelle für Datensicherung
o Umstellmöglichkeit auf Landessprache
- CE-konform BG-Holzstaubgeprüft 031042
- Arbeitsplatzbezogene Emissionswerte dB(A) nach EN ISO 11202
Leerlaufgeräusch 72,9 dB(A)
Arbeitsgeräusch 79,8 dB(A)
Arbeitsplatzbezogener Staubemissionswert: liegt weit unterhalb des zulässigen Wertes von 2,0 mg/m3 Luft
- Tischgröße 1.625 x 820 mm, stark verrippter Gusstisch, feinst gehobelt, mit ausziehbarer Auflage, Maschinenhöhe 900 mm
Tischschieber mit automatischer. Tiefenanpassung; Tischschieberanpassung an jedes beliebige Werkzeug möglich
- auswechselbarer Tischeinsatz, aus Aluminium mit Hard-Coat Beschichtung, für Werkzeuge bis Ø 160 mm und von Ø 160 bis Ø 250 mm
- Konus der Frässpindel MK 5, Fräsdorn Duo Ø 30 x 140 mm
- elektrische Höhenverstellung, vertikal im Ständer, [dadurch keine Korrektur der Tiefenverstellung bei geschwenkter Spindel] ca. 190 mm im Eil- und Schleichgang, Anzeige auf 0,1 mm genau
- elektrische Schwenkverstellung von -45,5° bis + 95,5° im Eil- und Schleichgang, Anzeige auf 0,1°
- elektrische Frästiefenzustellung (Anschlag bleibt fest auf dem Maschinentisch, die Verstellung erfolgt über die Frässpindel) im Eil- und Schleichgang, Anzeige auf 0,1 mm genau, so gut wie keine Korrektur des Vorschubs mehr nötig
- stufenlose Drehzahlregelung von 1.500 bis 12.000 UpM über Direktantrieb
- Drehzahlvorwahl durch Antippen der hinterlegten 10 Drehzahlen oder variable Eingabe über Tastatur - ohne Riemenwechsel
- Drucktastenschaltung für automatischen Anlauf und Stop der Spindel
- doppelseitige Schwenkaggregatlagerung in kräftiger Zapfenlagerung, mit automatischer Klemmung des Schwenkwinkels
- doppelseitige Linearlagerung für Frästiefen- und Fräshöhenverstellung
- Fräsanschlag V 17auf Maschinentisch fixiert, Einlaufbackenverstellung nach digitaler Zähluhr auf 0,1 mm genau, von Bedienseite einstellbar; Gussanschlagbacken jeweils 500/500 mm
- Betriebsstundenzahler mit Auftragsstundenzahler. Maschinensteckdose für Vorschubapparat, Bedientaster im Pult
- elektrische Spindelblockierung, Maschine wartungsarm, HOFMANN Frässchutz „Centrex“
- 3 Absaugstutzen 120 mm Æ am Anschlag und unterhalb des Tisches; Mindestluftmenge 20 m3/min. bei 378 pa
- Rechtslauf über Zweihandbedienung mit Warnanzeige
- Elektrische Ausrüstung nach VDE/EN 60204 mit Hauptschalter, Not-Aus-Taster, Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz, Kontakt zum Ansteuern der Absaugung, Bremseinrichtung. Programmierschutz über Schlüsseltaster, serielle Schnittstelle zum Auslesen der Daten
- Zubehör: Bedienwerkzeug, Bedienungsanleitung
- Gewicht: ca. 1400 kg
- CNC-Steuerung
o 10,4“ Touchscreen TFT LCD VGA, Farbtiefe 16 Bit, 256 Farben,
o Klar gegliederte Bedienoberflache. • Struktur der Bedienfelder und die Symbole sind in allen Masken gleich.
o Symbole sind textunterstutzt
o Permanente Navigationsleiste, daher kein Umschaltung zwischen den Masken und keine Zwischenschritte. (wie z. B. „Home-Seite)
o Einfache, selbsterklärende Bedienerführung durch Hinweis- (farblich unterlegt) und Informationszeile.
o Masken: Manuell, Programm und Werkzeug
o Programm mit 99999 Programmplatzen (hierdurch optimale Organisation). Es werden die Achse Fräshöhe und Spindelschwenkung hinterlegt.
o Kopierfunktion für Programmplatz
o Bildliche Darstellung des Werkstücks.
o Werkzeugplatz mit 99999 Werkzeugplatzen (hierdurch optimale Organisation mit hoher Effizienz. System offene Datenstruktur, Benutzerkonform anlegbar, für alle Werkzeuge). Es werden alle Daten des verwendeten Werkzeugs hinterlegt.
o und es können Messpunkte hinterlegt werden, die angeben an welcher Stelle vermessen wurde
o Kopierfunktion für Werkzeugplatz
o Bildliche Darstellung der Werkzeuge.
o eigene Fotos (jeweils 100 Stuck) für Werkstuck und Werkzeug können mit USB-Stick eingefügt werden
o Jeweils Listensuchfunktion für Programm und Werkzeugplatz „Lupe“.
o komfortable Referenzfahrt für alle Achsen
o Die Positioniertaste leuchtet wenn Soll-/ Istwerte nicht übereinstimmen
o Feineinstellung bei laufender Spindel über Sicherheitsverschaltung möglich für Fräshöhe
o Datenschutz durch Schlüsselschalter
o USB-Schnittstelle für Datensicherung
o Umstellmöglichkeit auf Landessprache
- CE-konform BG-Holzstaubgeprüft 031042
- Arbeitsplatzbezogene Emissionswerte dB(A) nach EN ISO 11202
Leerlaufgeräusch 72,9 dB(A)
Arbeitsgeräusch 79,8 dB(A)
Arbeitsplatzbezogener Staubemissionswert: liegt weit unterhalb des zulässigen Wertes von 2,0 mg/m3 Luft
