SCHMALZ JumboErgo Vakuum-Schlauchheber

KUPER Teile Id. Nr.: 15.0000

Lieferzeit auf Anfrage!

Produkt anfragen

Ansprechpartner

Andreas Schneider

+49 (0) 52 44/9 84 - 2 27

Vertrieb@KUPER.de

Broschüre herunterladen (PDF)

Lieferbedingungen: FCA Lieferwerk, ausschl. Fracht, Verpackung, Versicherung, Montage und Einweisung

Zwischenverkauf und Irrtum vorbehalten.
Abbildungen/Fotos können von der tatsächlichen Ausstattung abweichen.

Bemerkung:	Optionen auf Anfrage! Bilder können Optionen enthalten.
Hersteller:	Schmalz
Teile Id. Nr.:	15.0000
Tragkraft [kg]:	35 - 300
Typ:	JumboErgo
Werkstückabmessungen [mm]:	300 x 200 - 4.000 x 2.000
Z-Mass [mm]:	1.700 / 2.100

Produktinformationen "SCHMALZ JumboErgo Vakuum-Schlauchheber"

Der Vakuum-Schlauchheber Jumbo ist in acht Baugrößen verfügbar. Zu jeder Baugröße gibt es ein eigenes Kapitel mit allen Hauptkomponenten. Das jeweilige Zubehör finden Sie immer im Anhang an die jeweiligen Baureihen.
Für die Baureihe JumboErgo/Sprint besteht zusätzlich ein Konfigurationsbereich für modulare Greifer bis 140 kg. Dazu passende Krane und Anbauteile für die Vakuum-Erzeuger finden sich in der Kranpreisliste.

Traglast
Die notwendige Hubkraft des Schlauchhebers ergibt sich aus dem Gewicht des zu handhabenden Werkstücks.

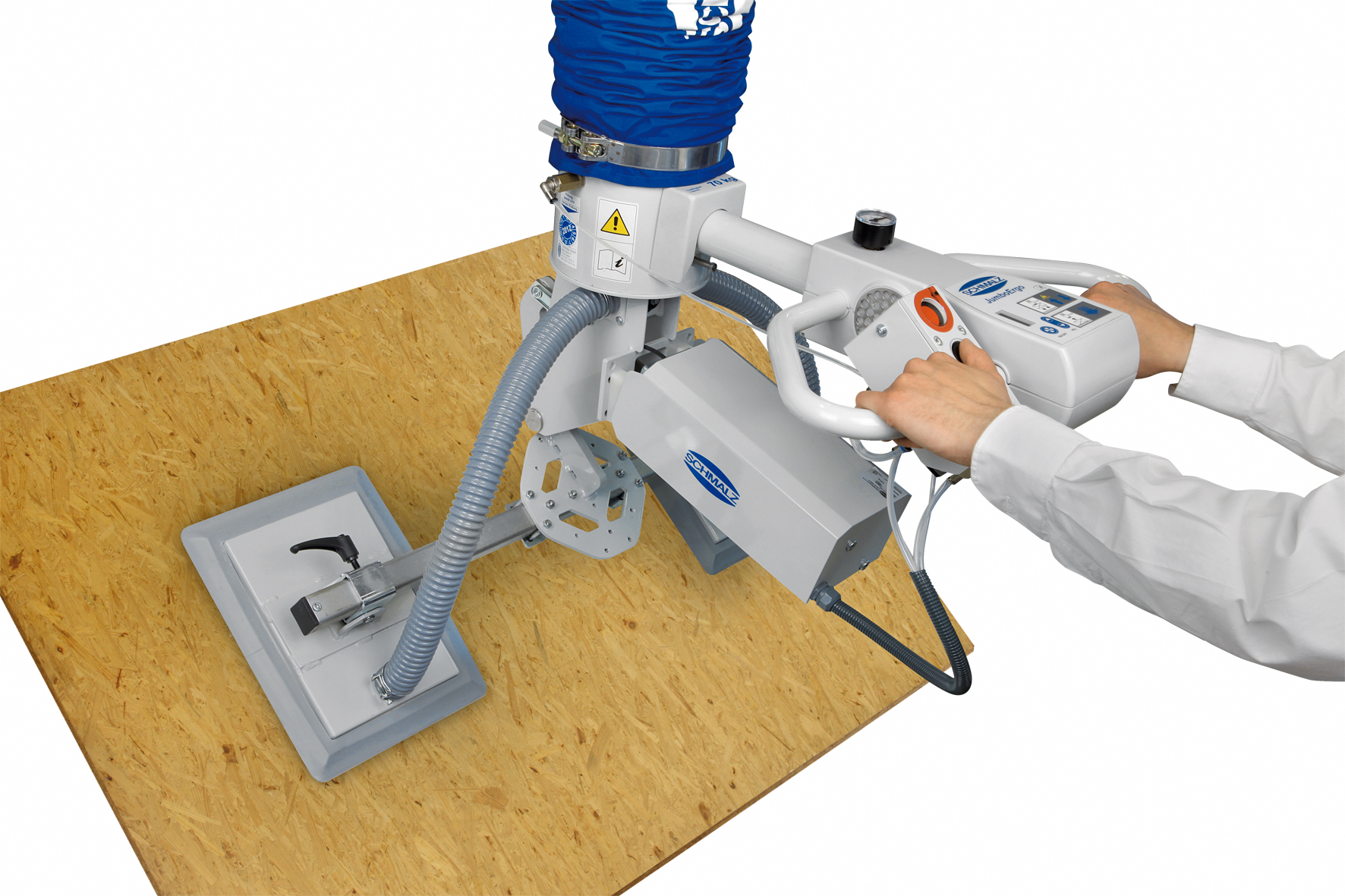

Wird das Werkstück um 90° geschwenkt, wirken auf das Werkstück zusätzliche Querkräfte. Durch den Anbausatz der pneumatischen Schwenkeinheit PSE reduziert sich die maximale Hubkraft um 15-20 kg. Die Handhabung von porösen Werkstücken verringert die maximale Hubkraft des Schlauchhebers ebenfalls.

Vakuum-Erzeuger (Komponente 1)

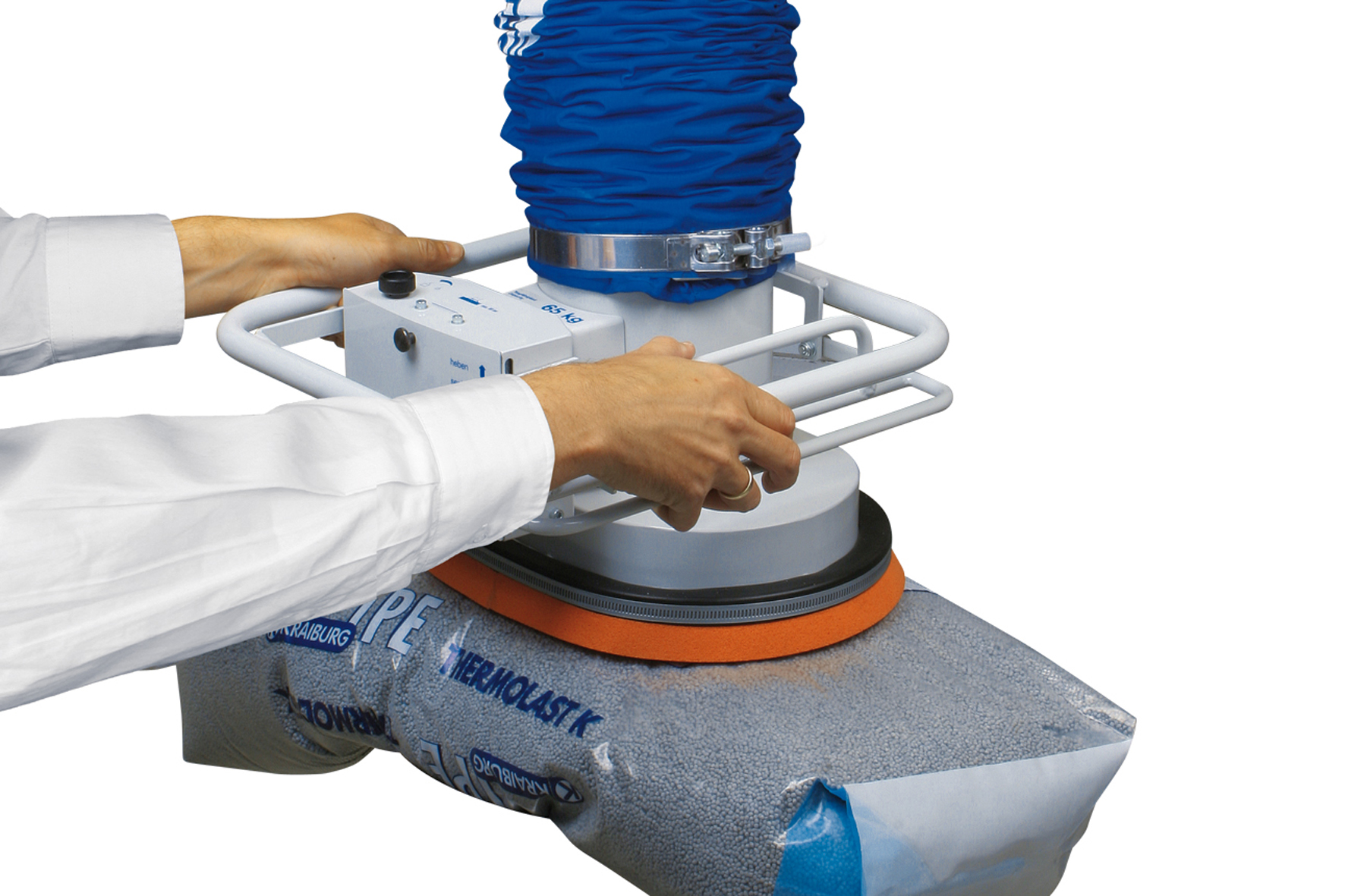

Die optimale Vakuum-Erzeugung ergibt sich aus der Porosität und dem Gewicht des Werkstücks. Für besonders poröse Werkstücke wird grundsätzlich ein Vakuum-Gebläse empfohlen, dabei ist die Verwendung eines Staubfilters zwingend erforderlich. In der Anschaffung günstiger ist ein Mehrstufenejektor. Durch seinen relativ hohen Luftverbrauch sind die Betriebskosten allerdings höher. Insbesondere bei täglich mehrstündigen Anwendungen amortisiert sich der Mehrpreis des Gebläses innerhalb kurzer Zeit.

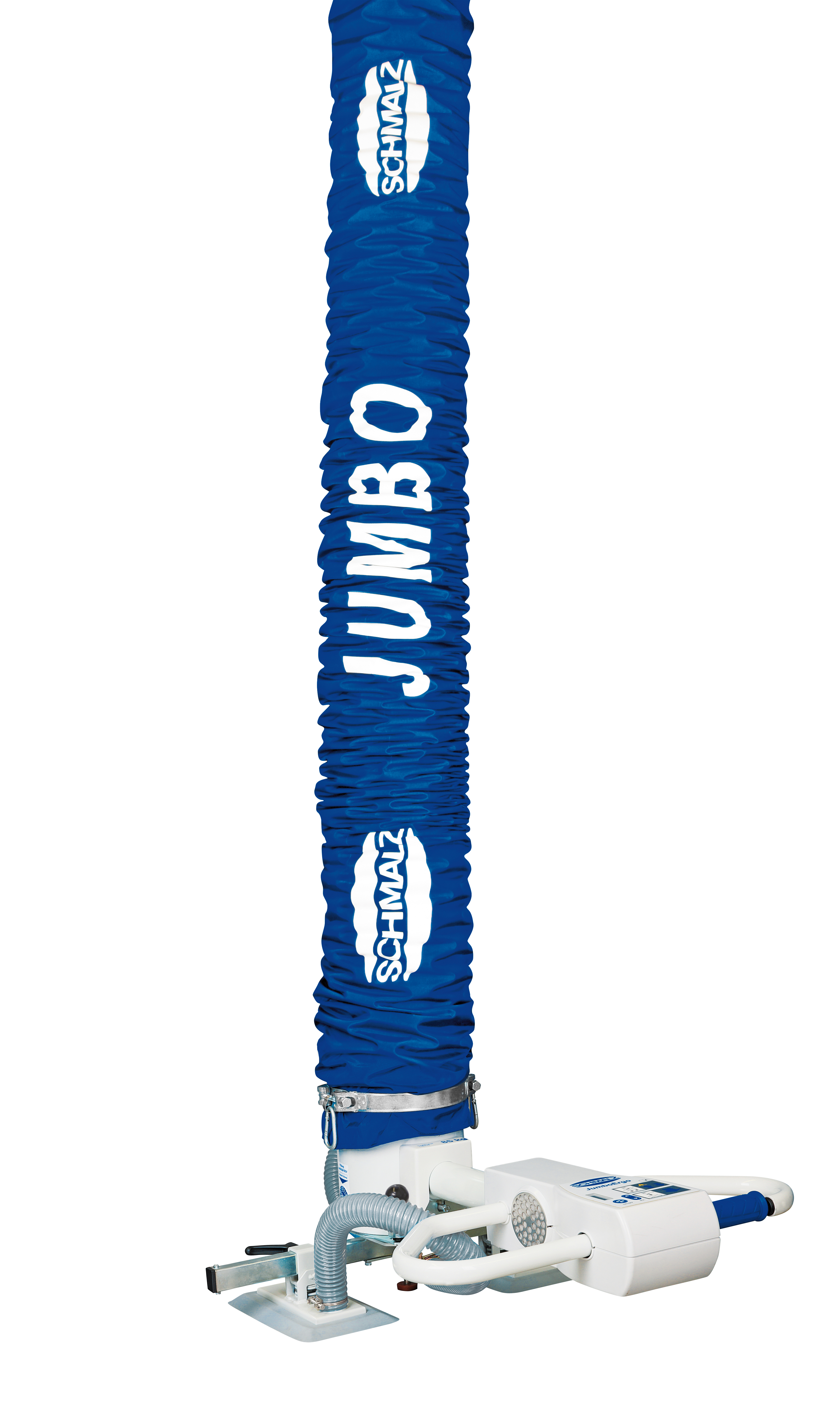

Hubeinheit (Komponente 2)
Die geeignete Hubeinheit ergibt sich aus der erforderlichen Hubhöhe. Hier sind zwei unterschiedliche Standard-Hubhöhen erhältlich. Die Hubeinheiten sind optional in Edelstahl (Lebensmittel-Bereich) sowie mit Medienzuführung (Druckluft) als auch für die Anbindung an Knickarm-Krane erhältlich.

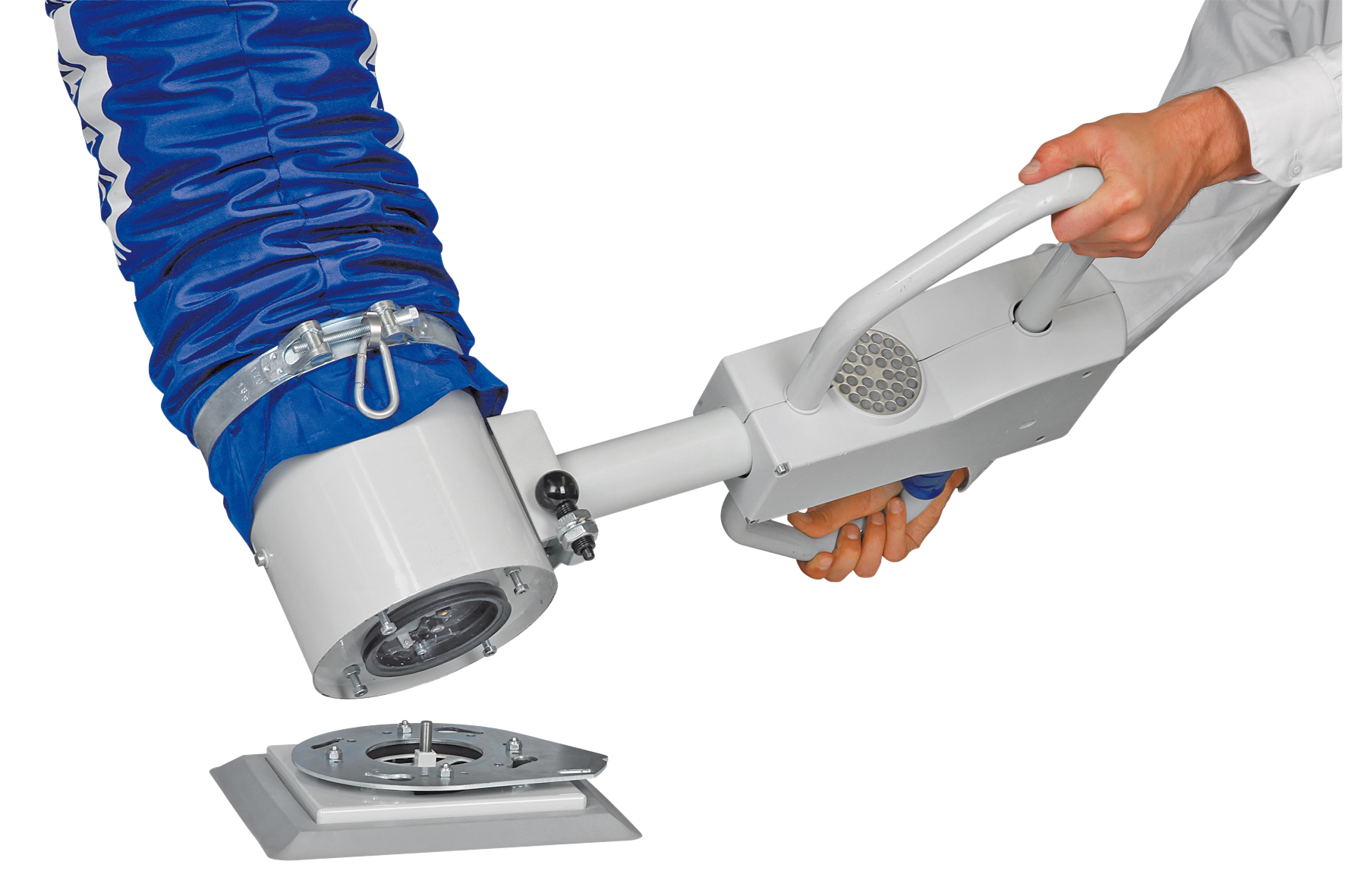

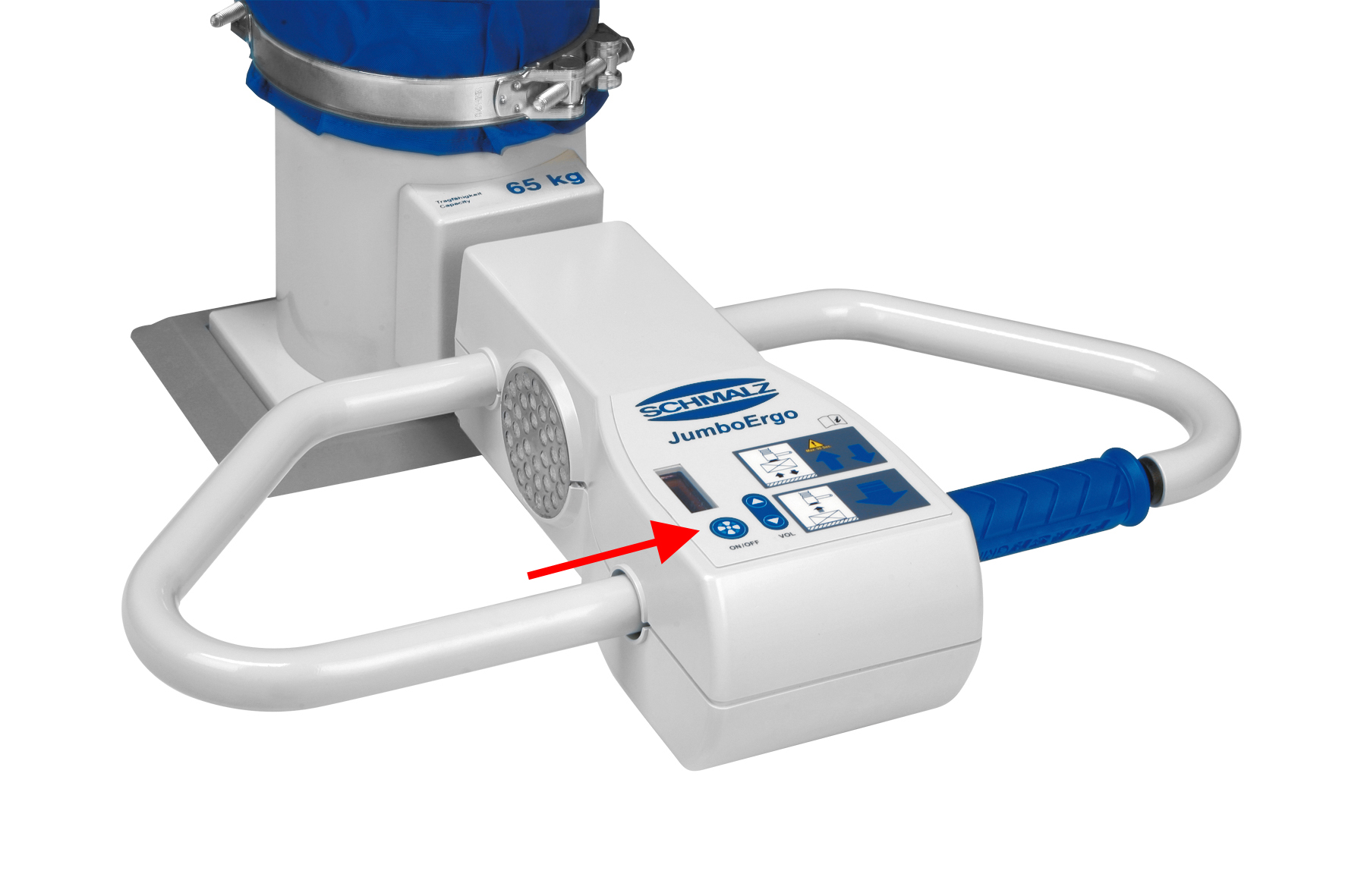

Bedieneinheit (Komponente 3)
Die Auswahl der passenden Bedieneinheit ergibt sich aus der Traglast und dem zu handhabenden Werkstück.
