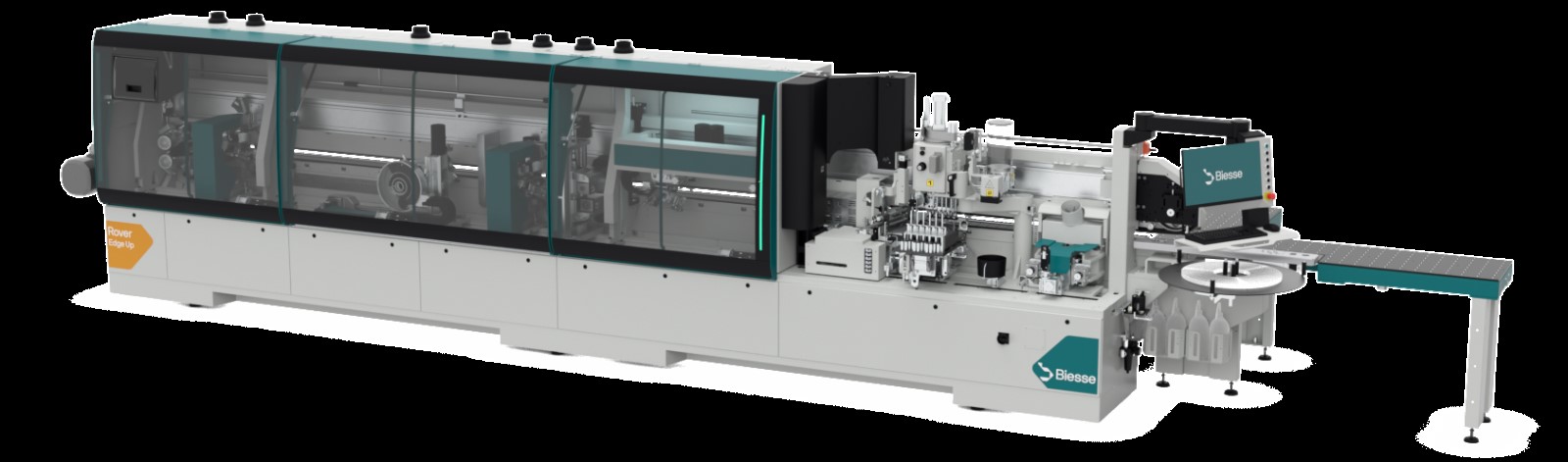

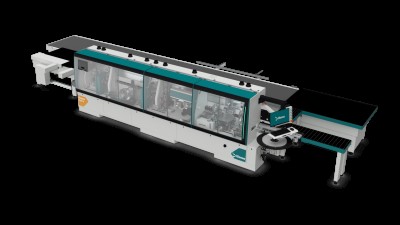

Biesse Rover Edge Up S P A60-65 Kantenanleimmaschine

Einseitige Kantenanleimmaschinen zur Anleimung und Bearbeitung von flachen Kanten in Rollen (Melamin, PVC, ABS, Furnier) und in Streifen (Massivholz, Resopal, Messerfurniere, usw.)

Standard-Ausstattung

Smart Touch 21.5" Steuerung
Die NC Steuerung SMART TOUCH 21.5" ermöglich einfach und intuitiv die Steuerung der Maschine mit ihren einzelnen Aggregaten.
Technische Details:
- Display Full HD Multi-touch 21.5".
- Dank einer Auflösung von 1.920 x 1.080, der Touch-Funktionalität bis 10 Punkte und ein Kontrastverhältnis von 3000:1, sorgt für scharfe und helle Bilder und eine außergewöhnliche Detailgenauigkeit auf dem Bildschirm, das alles mit einem klaren Design und Effizienz.
- Betriebssystem Windows.
- Software Sintra HD, einfache und intuitive touch screen Oberfläche, schnell lernbar von jedem Bediener. Mehrsprachig einstellbar.
- Schnittstelle für die Steuerung von Kantenanleimmaschinen.
- Integrierte Festplatte für die Speicherung von multimediale Inhalte und Programme.
- USB Anschluss für die einfache und effektive Verwaltung von multimediale Inhalte, Programme und Updates.

Zusatzfunktionen
- Autostart der ausgewählten Aggregatemotoren.
- Direktwahl für zweiten Durchlauf.
- Automatische Verwaltung von NC Achsen und Bearbeitungen.
- Programmlisten mit manuellen u/o Autostart.
- Fehlerdiagnostik mit Kommentaren.
- Betriebsdatenerfassung.
- Softwaregeführte Wartung.
- Steuerpult ergonomisch drehbar angeordnet.
- Detailgenaue Programmlisten.
- Steuerrung ausgestattet werden.

Strukturkomponenten
- Maschinenbett. Verleiht der gesamten Maschine Stabilität und Robustheit, wodurch auch unter intensiven Einsatzbedingungen präzise und sorgfältige Bearbeitungen ermöglicht werden.
Dank dem integrierten System zur automatischen Späneabführung auf der gesamten Maschinenlänge wird die perfekte Reinigung der Maschine gewährleistet.
- Werkstückförderer. Bestehend aus Förderkette und oberem Druckbalken, die in einem System miteinander kombiniert sind, welches den ausgezeichneten Halt des Werkstücks während der Bearbeitung, lineare Bewegung und Beständigkeit gegen die während dem Anleimen und der Bearbeitung der Kante entstehenden seitlichen Belastungen gewährleistet. Die Förderkette ist eine Industriekette mit Teilung da 31.75 mm (1¼”) mit besonderen, selbstschmierenden Nylon-Graphit-Gleitschuhen. Die Gleitschuhe gleiten auf zwei Führungen aus geschliffenem Stahl, eine mit rundem, die andere mit flachem Querschnitt, komplett mit Schmiernippeln. Das zu bearbeitende Werkstück wird von Werkstückauflagen aus verschleißfestem Spezialgummi mit hohem Reibwert gehalten, die einzeln auswechselbar sind (Abmessungen 80x60 mm). Der Vorschub der Förderkette ist auch bei abgeschalteter Anleimung möglich.
- Riemenoberdruck. Der obere Druckbalken besteht aus fließgepresstem Aluminium mit Spezialprofil. Der Halt des zu bearbeitenden Werkstücks erfolgt mittels zweireihig versetzt angeordneten rollen auf Kugellagern. Die oberen Arbeitsaggregate sind mit dem oberen Druckbalken verbunden und verstellen sich automatisch gleichzeitig mit den Bewegungen des Druckbalkens selbst. Der obere Druckbalken ist höhenverstellbar mit automatischer elektronischer Positionierung und linearen Führungen.
- Führung am Einlauf, mit großzügigen Abmessungen, um die korrekte Einführung der zu bearbeitenden Werkstücke zu begünstigen (bei Maschinen mit Schleifaggregat am Einlauf ist die Führung manuell, oder auf Wunsch automatisch verstellbar). Komplett mit Werkstücktrenner am Einlauf mit Spezial Sensor zusätzlich zur Signallampe, um den Zwischenraum der Werkstücke auf ein Minimum einzuschränken.
- Seitliche Werkstückauflage mit Führung aus fließgepresstem Aluminium, komplett mit Auflagerädchen. Manuelle Positionierung und Schnellaufspannung.
- Schallgedämmter Schutzkabine und Beleuchtung und Ölpumpe für das manuelle schmieren der kettenbahnen.
- Automatische Schmierung.

Arbeitsaggregat

Aggregat für Anleimen, Zuführung und Andrücken der kanten VC-710
Trägt den Schmelzleim auf das Werkstück auf, führt die anzuleimende Kante zu, schneidet automatisch die Kanten in Rollen und drückt die angeleimte Kante an, so dass sie perfekt haftet.
Das Aggregat besteht aus:
- Leimbecken und Leimauftragvorrichtung. Schmelzvorrichtung und Leimauftrag mittels Auftragswalze. Das System ist komplett mit Taster für den optimalen Leimauftrag auf das zu bearbeitende Werkstück. System TEKNO-GLUE für optimalen Auftrag unter jeder Arbeitsbedingung. Bestehend aus:
o Kontrollierter Schwenkung der Auftragswalze.
o Automatischem Pneumatikausschluss bei Stopp der Förderkette.
o Pneumatikausschluss des Leimbeckens.
Beim Wechsel der Werkstückstärke sind keinerlei Einstellungen erforderlich. Schnellaufheizung und zwei Thermostate für die differenzierte Temperaturkontrolle. Das Leimbecken ist innen antihaftbeschichtet. System zur automatischen Temperatursenkung des Leimbeckens nach einer vorübergehenden Betriebspause der Maschine. Leimauftrag sowohl im Gleichlauf als auch im Gegenlauf des Werkstücks. Schnellwechselbares Leimbecken für verschiedene Farb-und/oder Leimtypen.
- Kantenzuführung, automatisch, für Kanten in Rollen oder Steifen, komplett mit Rollenhaltescheibe mit Durchmesser 900 mm. Die Zuführung der Kante erfolgt "bei Zusammentreffen" mit dem Vorschub des Werkstücks, damit das Schlupfen der Kante vermieden wird. Auflagefläche der Kanten mit Kühlsystem. Die Kantenzuführung ist höhenverstellbar.
- Vorkappschere zum automatischen Schneiden von Kanten in Rollen mit max. Stärke 3 mm und max. Querschnitt 140 mm². Automatische Einstellung des Betriebsdrucks je nach Kantenstärke. Vor der 1. Andruckrolle positioniert.
- Druckrollen. Andrückvorrichtung mit RPT (Zeitintervall gesteuerte Andruckrollen), bestehend aus:
o Einer ersten motorisierten Rolle mit großem Durchmesser und mit Kupplung mit unabhängiger Pneumatikpressung.
o 5 nicht motorisierte Rollen (Losrollen), Durchmesser 60 mm, davon die ersten 2 mit entgegengesetzter Konizität; Verkleidung aus Antihaftmaterial mit pneumatischer Einstellung.

Teleservice
Der Teleservice gewährt einen sofortigen direkten Zugriff auf die CNC-Steuerung der Maschine.
Auf diese Art und Weise kann man die Maschinendaten, die Benutzerprogramme, die Input/Output Signale und die Variablen des Systems prüfen und aktualisierte Software installieren. Der Teleservice gewährt:
- Serviceeinsatz in Echtzeit.
- Schnelle Problemlösung.
- Drastische Reduzierung der Maschinenstillstandszeiten.
- Softwareaktualisierung in Echtzeit.
* Die Teleservice-Dienstleistungen sind während der Garantiezeit kostenlos.
