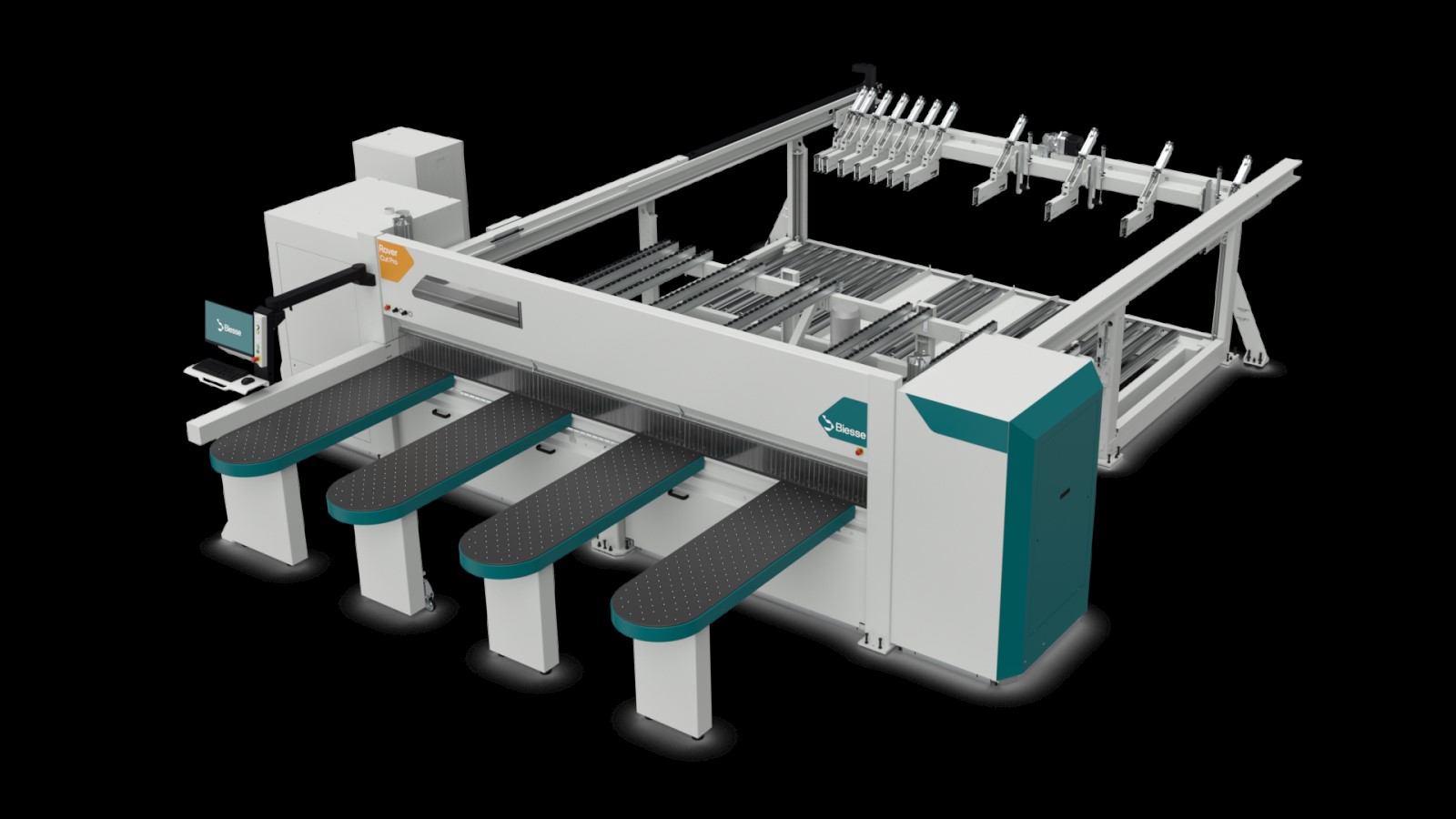

Biesse Rover Cut Pro S T 152 / S T 152R horizontale Plattenaufteilsäge

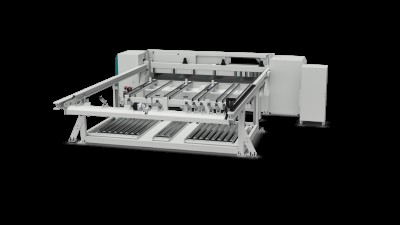

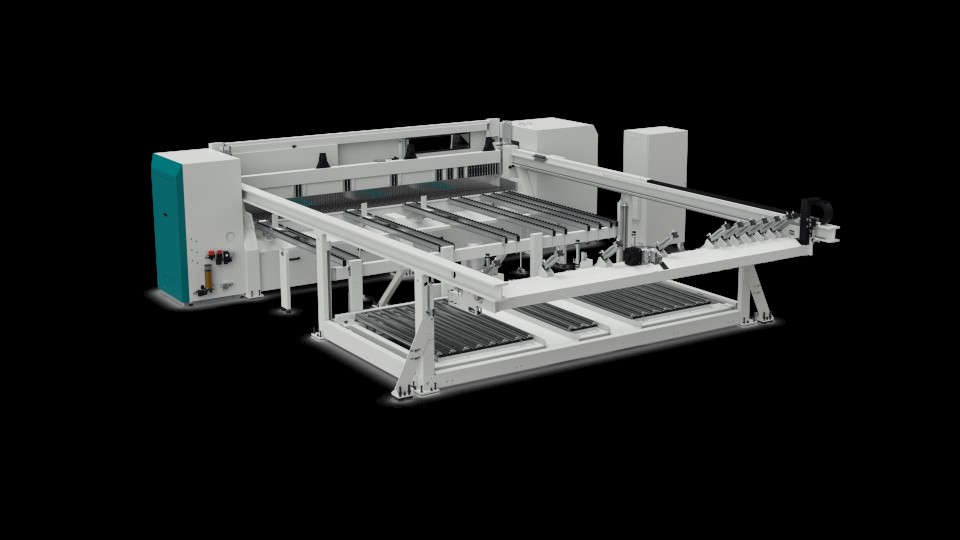

Plattenaufteilsäge mit CNC-Steuerung, plattenschieber mit Spannzangen, manuelle Plattenzuführung auf die vorderen Luftkissenauflagetische

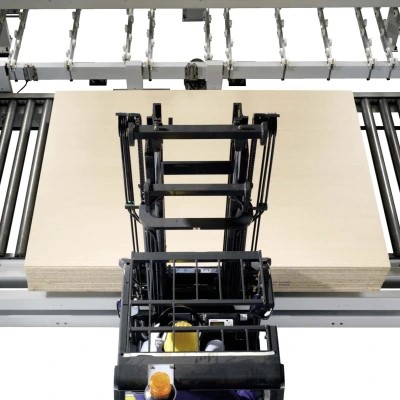

Bei diesem Plattenaufteilzentrum ist nur ein Bediener notwendig, ausgenommen die Plattenzuführung und -abnahme.

Struktur des Maschinenuntergestells
Das Maschinenuntergestell besteht aus einem Hauptteil und einem Nebenteil, die miteinander durch zwei seitliche Ständer verbunden sind. Diese brückenförmige Struktur ist in der Lage, der vom Druckbalken und vom Gewicht des zu schneidenden Materials ausgeübten Kraft entgegenzuwirken.
Der Hauptmaschinengrundträger besteht aus einer soliden, kräftigen Monostruktur aus genormten Stahl, dessen Beschaffenheit durch ein internationales Patent geschützt ist, und aus robusten Stützen, die perfekte Stabilität garantieren.
Die Führungen des Sägewagen sind geschliffen und gehärtet und sichern eine extrem hohe Beständigkeit des Führungssystem und seiner Präzision (10 Jahre BIESSE Garantie).

Sägewagens

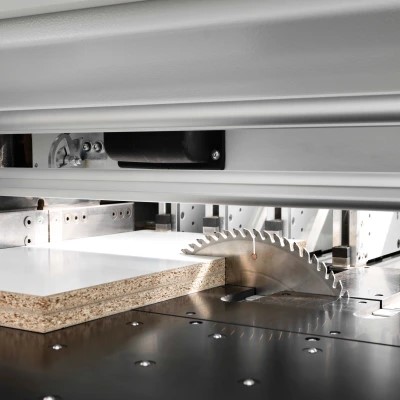

Der Sägewagen hat eine starre Struktur aus genormtem Stahl; sie trägt und führt die Hauptsäge und Vorritzsäge mit größter Präzision.
Sägeblätter (Vorritz- und Hauptsägevorschubeinheit) werden durch Kugelumlaufspindeln mit Servomotoren positioniert. Das System gewährt einen schnellen Schnittzyklus und eine hohe Präzision des Sägeblatt ausstand (+/- 0.01 mm).
Elektronische Vorritzsägeneinstellung "DIGISET" horizontale und vertikale Ausrichtung der Vorritzsäge zur Hauptsäge über die numerische Steuerung. Ungegrenzte Speicherung der Vorritzer- und Hauptsäge Einstellungen einzelner Sägensätze. Die gespeicherten Werte können bei einem Sägewechsel sofort abgerufen werden und die Vorritzsäge stellt sich automatisch auf den gespeicherten Wert ein (Reduzierung der Einstellzeiten).
Ein besonders rascher und sicherer Werkzeugwechsel wird durch das BIESSE Schnellwechselsystem "QUICK CHANGE" gewährleistet, ein eingetragenes internationales Patent.
Der Sägewagen wird von einem bürstenlosen Servomotor in digitaler Technologie und Zahnstange für eine präzise Positionierung angetrieben und von der CNC - Steuerung überwacht. Auf diese Weise können die Hübe reduziert und die Bearbeitungszeiten somit optimiert werden.
Die Bewegungsübertragung wird mittels Ritzel und Zahnstange mit Schrägverzahnung gewährleistet. Dieses garantiert eine präzise Bewegung und ist Wartungsfrei.
Die Regelung der Vorschubgeschwindigkeit des Sägewagens wird automatisch von der Maschinensteuerung verwaltet. Alternativ kann der Bediener mittels Drehknopf Override die Geschwindigkeit vom Bedienpult aus einstellen.

Winkelanpressvorrichtung
Der Seitenandruck wird von einem Ausrichter ausgeführt, welcher direkt in der Schnittlinie arbeitet und das Material gegen das Winkelanschlag drückt. Durch die Integration in die Sägewagenstruktur, ist die Positionierung extrem schnell und präzise. Der Andruck ist stufenlos am Kontrollstand regelbar. Mit der OSI Plus Option kann für verschiedene Materialien unterschiedlicher Druck eingestellt werden. Mit diesem System ist es möglich auch sehr dünne und flexible Materialien bei reduzierter Zykluszeit zu bearbeiten.

Druckbalkenvorrichtung
Der Druckbalken wird von zwei pneumatischen Zylindern angetrieben und garantiert eine feste und gleichmäßige Blockierung der Platten während des gesamten Aufteilzyklus, auch beim letzten Besäumschnitt. Der Druck des Druckbalken ist elektronisch regulierbar.
Um die Parallelität des Druckbalkens hinsichtlich des Arbeitstisches und somit eine gleichmäßige Haltewirkung auf das Material unabhängig von den Plattenabmessungen garantieren zu können, wird ein Torsionsstab verwendet, der mit den Ritzeln und Zahnstangen kombiniert ist. Um die Wirkung des Druckbalkens sowohl den langen Werkstücken (z.B. während der Längsschnitte der Platte) als auch den kurzen Werkstücken anpassen zu können (z.B. während der Querschnitte auf Stangen) sind an der Maschine zwei verschiedene Betriebsdrücke vorgesehen, die beide anhand von bequem erreichbaren Vorrichtungen eingestellt werden können.
Die Option motorisierter Druckbalken ermöglicht das Schneiden von druckempfindlichen Materialien.
Die Unterseite des Oberdrucks hat eine spezielle Gummibeschichtung, welche die Werkstückoberfläche schützt und einen gleichmäßigen Andruck ermöglicht. Um die Zykluszeiten zu verringern, ist der Hub des Druckbalkens aktiv gesteuert und immer auf die Stapelhöhe bezogen.
Der Zugang zur Schnittlinie wird im vorderen Bereich des Druckbalkens von einer Sicherheitsschranke mit voneinander unabhängigen und transparenten Sektoren (flap) überwacht, um dem Bediener die Sicht in die Maschine zu erleichtern. Die Drehbewegung der Flaps ermöglicht den Auswurf des geschnittenen Materials, verhindert aber gleichzeitig, dass der Bediener unbeabsichtigt mit den Händen in die Schnittlinie gelangt.
Ein weiterer Sicherheitsfaktor ist die Notstange am Druckbalken, die bei Betätigung den Arbeitszyklus unterbricht.

Schieberwagengruppe
Der robuste und starke Schieberwagen für die Positionierung der Platten, geführt auf gehärteten und genormten Rundführungen eingepasst auf schwer dimensionierten Stahlträgern. Die äußerst genauen Zahnstangen und Ritzel (Tausendstel Toleranz) für die Bewegungsübertragung, sind geschliffen und gehärtet, gewährleisten eine genaue Positionierung und eine lange Maschinen Lebenserwartung.
Der Plattenschieber wird von einem bürstenlosen Servomotor mit digitaler Technologie für die genaue Positionierung unter der direkten Überwachung der CNC - Steuerung gesteuert.
Die Positionierung des Plattenschieber ist immer unter der direkten Überwachung der Maschinen Steuerung, die ein unabhängiges elektromagnetisches Band verwendet. Dieses System vermeidet jede Art des mechanischen Spieles und wegen der kontaktlosen Anwendung wird die Leistungsfähigkeit auf sehr lange Zeit garantiert.
Schieberwagenpositioniergenauigkeit von ± 0.1 mm auf die Gesamte Länge.
In EG-Ländern ist die Vorschubgeschwindigkeit des Schieberwagens gesetzlich auf 25 m/min beschränkt.

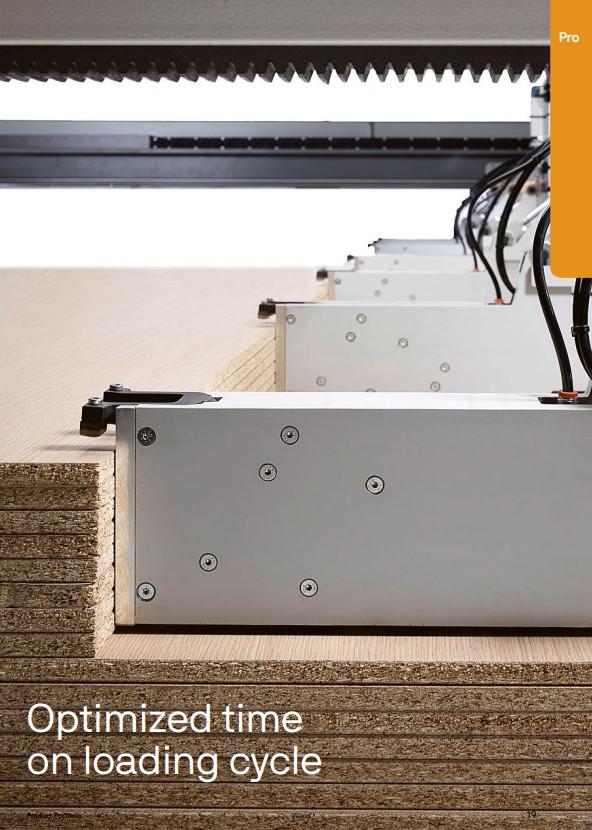

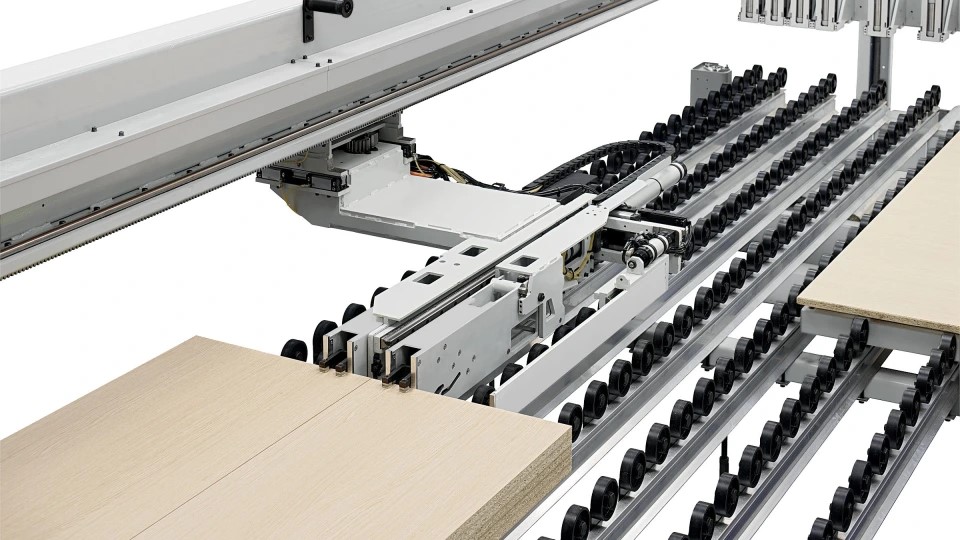

Die Spannzangen des Schiebers sind schwingend und voneinander unabhängig, um Druck auf die untere Paketfläche auf der Auflagefläche der Maschine zu vermeiden. Das obere Einspann-Endstück ist mit einer Schicht aus vulkanisiertem Gummi verkleidet, um Kratzer auf der oberen Fläche des Plattenpakets zu vermeiden. Die Kontraktfläche der Spannzangen mit den Platten besteht aus Aluminiumanschlägen, die während der Abnahme nachgeschnitten werden können, um ihre perfekte Ausrichtung auf die Schnittlinie zu gewährleisten. Der Spannzangendruck ist von Vorne an der Maschine manuell regulierbar.
Es ist möglich, Bauteile beliebiger Größe zu schneiden, mit Ausnahme der Abmessungen des verbleibenden Materials für den letzten Schnitt des Bauteils. Diese Abmessungen müssen größer sein als 40 mm incl. der Besäumung (70 mm mit doppel Druckbalken Option).
Am Ende eines jeden Längs- und Querschnittzyklus, schiebt der Schieber die hinteren Besäumschnitte über die Schnittlinie. Dieses Vorgehen erhöht die Effizienz der Maschine, da der Bediener den nächsten Zyklusstart durchführen kann, ohne vorher die Abschnitte zu entfernen. Des Weiteren können, durch das Ausschieben der Besäumschnitte auf die Bedienerseite, diese entnommen werden ohne die Schnittlinie zu durchqueren.

Materialauflagefläche

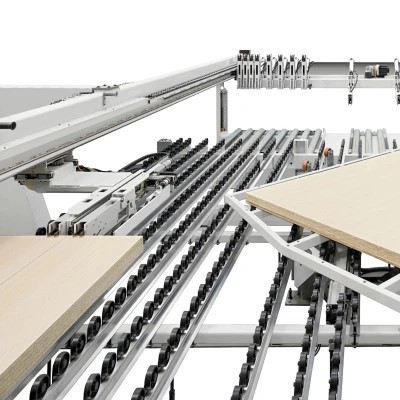

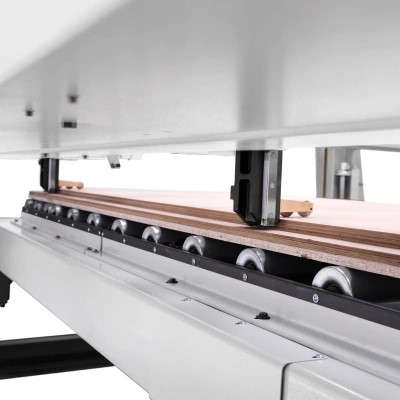

Um die Abreibung von empfindlichen Plattenflächen zu vermeiden, besteht die Materialgleitfläche unter dem Schieber aus unabhängigen Losrollen, die in Aluminium-Fließpressteilen positioniert sind.
Das Maschinenbett des Schnittaggregat ist mit Kunststofflaminatplatten mit hoher Gleiteigenschaft belegt.

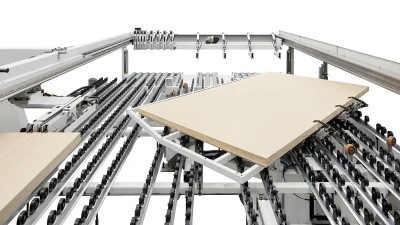

Um Schäden am geschnittenen Material zu vermeiden und die Handhabung zu erleichtern, ist der vordere Maschinenbereich mit einem abgerundeten Luftkissentisch ausgestattet, der mit kratzfestem Material verkleidet ist.

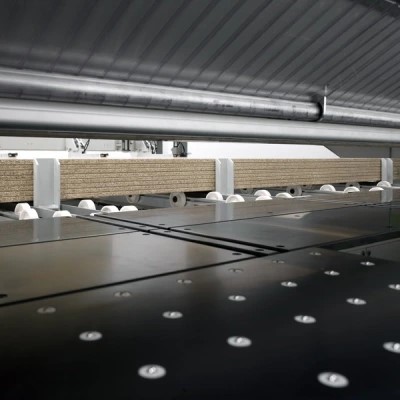

Die Optional bedüste Schnittlinie bewahrt empfindliche Oberflächen vor Kratzern.
Andere Tischarten sind als Option verfügbar und die endgültige Konfiguration hängt von den jeweiligen Bearbeitungsanforderungen ab.

Energie sparen
Die Plattenaufteilsäge ist mit einem intelligenten Verbrauchsmanagement ausgestattet. Die Bestätigung mit einer Taste ermöglicht mit sofortiger Wirkung die Rampenkürzung der bewegten Achsen, wenn eine geringe Produktion erforderlich ist. Die Plattenaufteilsäge nimmt nach einer gewissen Zeit bei Inaktivität, automatisch einen Ruhezustand ein.
Die Präsenz eine Inverter für die Hauptsägermotor (opt.) ermöglicht einen effizienten Energieverbrauch. Die aufgenommene Leistung wird während der Leerlaufzeiten des Werkzeugs deutlich reduziert.

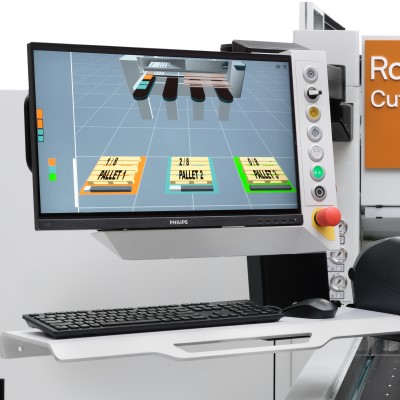

Steuerung auf PC-Basis
Die Standardversion der Maschine beinhaltet einen PC mit den folgenden Daten:
- 21" LCD Monitor.
- Alphanumerische Tastatur.
- Maus.
- DVD-ROM.
- Netzwerkkarte Ethernet PCI.
- Intel Mikroprozessor.
- Betriebssystem Windows in italienischer/englischer/französischer/deutscher/spanischer Version.
Dank der Möglichkeit, die Maschine direkt mittels Standard - PC zu steuern und auf Grund der Multiprozessor-Technologie bzw. dem Betriebssystem Multitasking werden maximale Flexibilität sowie die gleichzeitige Durchführung von mehreren Funktionen gewährleistet (wie z.B.: die direkte Steuerung aller Maschinenachsen oder die Möglichkeit, Arbeitsgänge bei laufender Maschine einzugeben); die Möglichkeit verschiedene Anwendungen zu benutzen (Optimierer usw.); Integration ins betriebliche Netzwerk; usw.
Die Hauptfunktionen der Steuerung sind:
- Schnittpläne
Die Steuerung kann komplexe Schnittpläne verwalten (einschließlich Längsschnitte, Querschnitte, Kopfschnitte, dritte und vierte Phase Schnitte - Einzel- oder Mehrfachschnitte) und graphisch simulieren.
- Listen
Die Abarbeitung einer Liste ermöglicht eine nacheinander folgende Bearbeitung aller Schnittpläne, die in dieser Arbeitsliste enthalten sind.
- Manueller zuschnitt:
Auf der Bildschirmseite „Manuelle Schnitte“ können Einzelzuschnitte in die Steuerung eingegeben werden, die sofort von der Maschine abgearbeitet werden.
- Simulation
Während der Abarbeitung der Schnittpläne ist eine graphische 2D-Simulation der Aufteilphase in Echtzeit und eine Angabe der Schnittmaße möglich.
- Diagnostik
Bei eventuell auftretenden Betriebsstörungen oder nicht korrekter Verwendung der einzelnen Bildschirmseiten der Steuerung erscheint am Monitor eine Meldung, die auf die Ursachen der Probleme hinweist.
- On-Line-Hilfe
Auf jeder Bildschirmseite der Steuerung kann die Hilfe-Seite abgerufen werden. Praktisch ist die gesamte Bedienungsanleitung der Steuerung auf den verschiedenen Bildschirmseiten der Steuerung aufgeteilt.
- Wartung
Für die wichtigsten Maschinenteile sind Wartungsintervalle hinterlegt. Jedes Mal wenn ein Wartungseingriff erforderlich ist, erscheint eine Hinweismeldung.
- Statistik
Jede Art von Vorgang wird aufzeichnet (Datum und Uhrzeit). Die aufgezeichneten Daten dienen zur Ausarbeitung der aufgelaufenen Maschineninformationen.
- Maßeinheit
Man kann mit Millimetern oder Ich arbeiten.
- Parameter
Anhand der Maschinenparameter kann die Standardkonfiguration auf die Bedürfnisse des Kunden abgestimmt werden. Nachstehend einige Parameterbeispiele:
o Tabelle mit der Geschwindigkeit des Sägewagens, in Abhängigkeit vom Paket und von den Besäummaßen.
o Bearbeitung von Schnittplänen in Abhängigkeit von der Anzahl und der Position der Spannzangen.
o Automatische Verwaltung der Besäumschnitte.
o Beschickungs- und Entnahmeposition des Plattenschiebers.
Die Hardware der Steuerung ermöglicht die Speicherung von praktisch unzähligen Schnittplänen, Listen und Sequenzen.
Zusätzliche optionale Softwareanwendungen ermöglichen die Optimierung der Schnittpläne, die Verwaltung des Etikettendrucks an der Maschine und eine detaillierte Ausarbeitung der Statistikinformationen.
