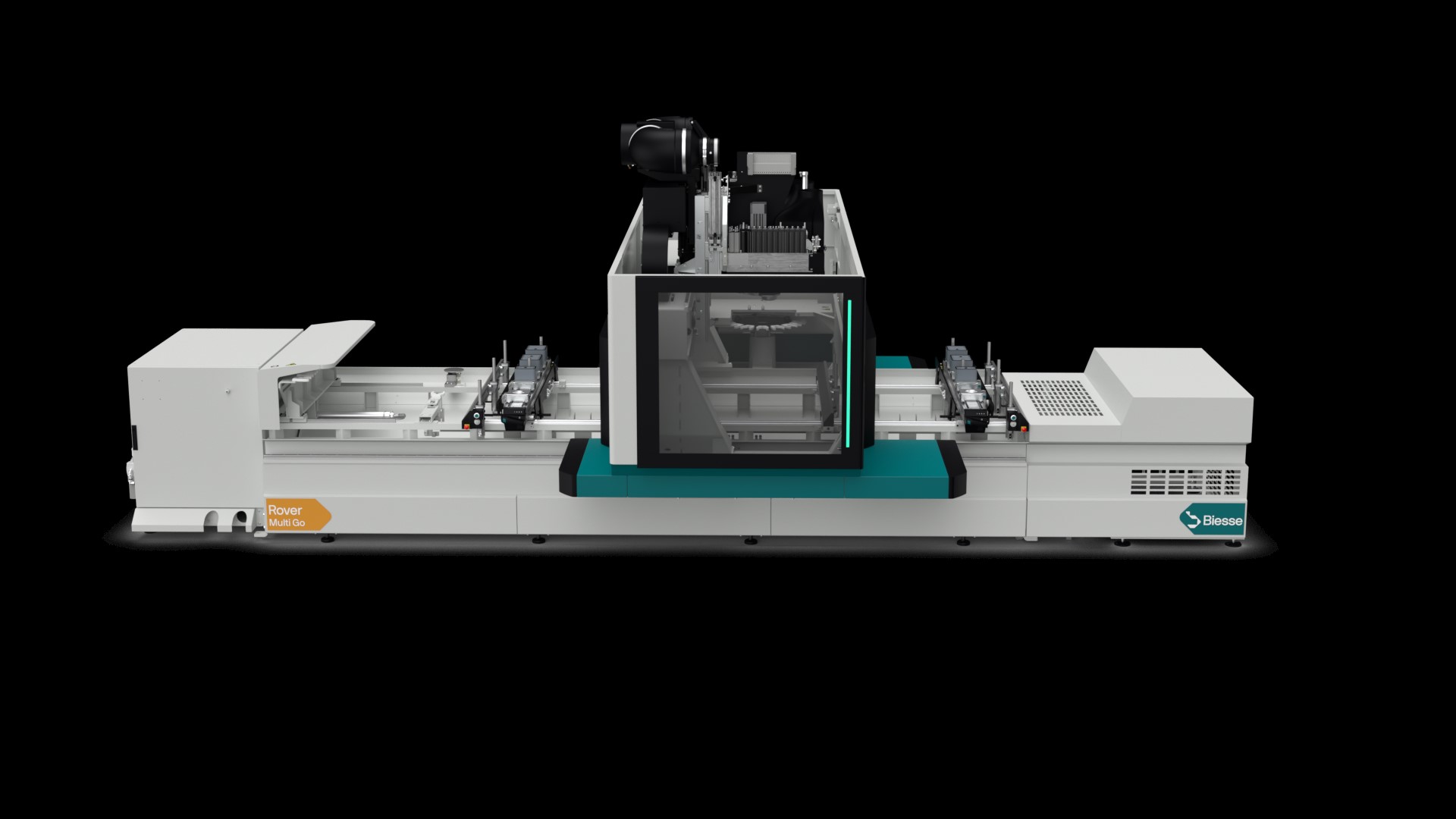

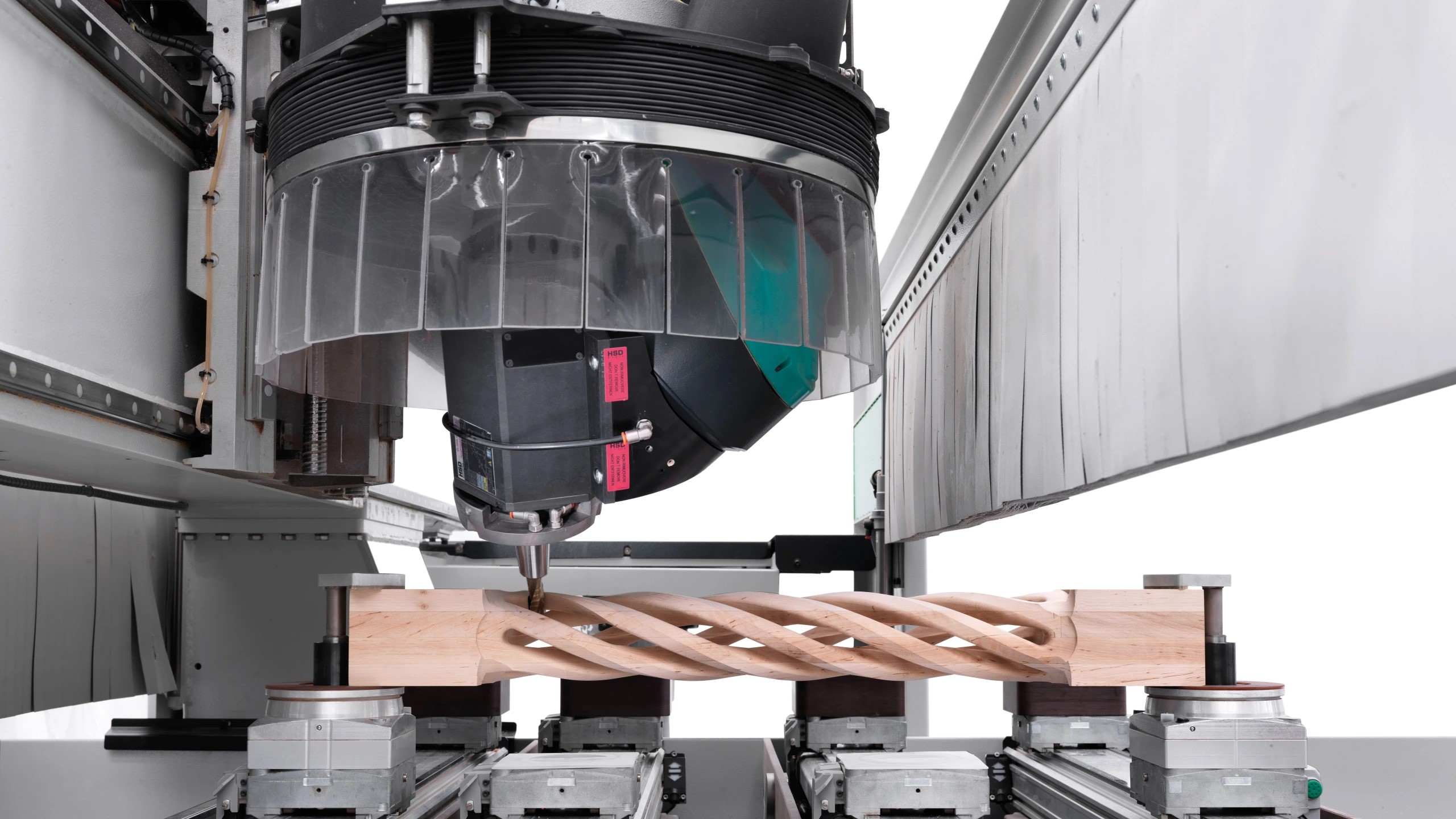

Biesse Rover Multi PRO M G P 1665 CNC-Bearbeitungszentrum

Die Bearbeitungszentren der Baureihe Rover C wurden für schwere Bearbeitungen von Massivholz- oder Plattenmaterial konzipiert.
Als Beweis der Qualität ihrer Produkte und ihres Services, ist BIESSE ISO 9001 zertifiziert seit 1995 und arbeitet gemäß der Norm UNI EN ISO 9001:2000. Die meisten der in den Bearbeitungszentren verwendeten Komponenten werden von Firmen innerhalb der Biesse Gruppe hergestellt oder kommen von weltweit renommierten Unternehmen, welche seit Jahren mit Biesse zusammenarbeiten und aufgeführt sind im "Biesse Register der qualifizierten Zulieferer".
Die Abnahmetests jedes Bearbeitungszentrums beinhalten folgende Punkte:
- Überprüfung der Bearbeitungseinheiten und vormontierten Baugruppen
- Non-Stopp Test mit simulierter Bearbeitung für eine Mindenstdauer von 10 Stunden
- Kontrolle der X- und Y-Achsen Positionier- und Wiederholgenauigkeit mittels Interferometer Laser (VDI/3441 norm)
- Überprüfen der X- und Y-Achsen durch eine Softwarefunktion: die durch den Lasertest ermittelten Werte werden an die Achsenantriebe übermittelt um die Positioniergenauigkeit zu erhöhen
- Funktionstest mit Bohren und Fräsen auf Werkstücken an allen Maschinennullpunkten

STRUKTUR
Das Maschinenbett besteht aus einer elektrogeschweißten Stahlkonstruktion, die an den meistbelasteten Punkten entsprechend verstärkt ist.
Der in X verfahrbare Träger der Y- und Z- Wagen, an denen sich die Bearbeitungseinheit bewegt, ist durch starke Innenbleche verstärkt, um Verformungen auf ein Minimum zu beschränken, die auf die während des Einsatzes des Arbeitszentrums entstehenden Biegungs- und Drehmomente zurückzuführen sind. Alle darauf folgenden mechanischen Bearbeitungen werden in einer einzigen Aufspannung auf der Werkzeugmaschine durchgeführt, so dass eine sehr hohe Präzision erreicht wird.
Für die Konstruktion wurde ein CAD Paket für solide Fertigung verwendet, das Verformungen der Struktur durch statische und dynamische Belastungen, anzeigt. Bei Simulation der Arbeitsbedingungen werden die am meisten belasteten Teile der Struktur angezeigt.
Alle diese Eigenschaften gewährleisten maximale Stabilität, hohe langfristige Präzision und hohe Fertigungsqualität auch bei den schwierigsten Bearbeitungen.
Die Trägerplatte zur Aufnahme der Bearbeitungseinheiten (Y-Achse) und die Trägerplatte der Z-Achse bestehen aus einer verstärkten Struktur einer leichten Aluminiumlegierung welche in nur einer Aufspannung bearbeitet wird.

ACHSENBEWEGUNG
Der Antrieb des Auslegers entlang der X-Achse erfolgt mittels Zahnstangenantrieb, der bei BIESSE seit mehr als 20 Jahren zum Einsatz kommt und sich durch höhere Beschleunigungs- und Geschwindigkeitswerte gegenüber einer Kugelumlaufspindel auszeichnet: dies bedeutet Reduzierung
der Bearbeitungszeiten speziell im Bereich Bohren. BIESSE verwendet eine gehärtete Zahnstange und Päzisionsuntersetzungsgetriebe angetrieben mit einem Doppelzahnritzel.
Die vorgespannten Zahnritzel verhindern Umkehrspiel und ermöglichen dadurch eine maximale Positioniergenauigkeit.
Zahnstange und Zahnritzel entsprechen Genauigkeitsklasse 6 (DIN 3962 norm).
Alle Rover C Maschinen sind mit Doppelmotorisierung ausgestattet, für hintere X-Achsenträger und vordere X-Achsenträger, um hohe Geschwindigkeiten und Beschleunigungen während der Bewegungen zu ermöglichen.
Die Bewegung der Bearbeitungseinheit in Querrichtung (Y-Achse) erfolgt mittels gehärteter Ritzel- und Zahnstange, für eine maximale Positioniergenauigkeit.
Die Bewegung der Bearbeitungseinheit in Vertikalrichtung (Z-Achse), erfolgt auf Grund des relativ kurzen Verfahrweges mittels Kugelumlaufspindel mit vorgespannter Spindelmutter. Der Antrieb der Kugelumlaufspindel wird über einen Zahnriemen durchgeführt.
Die Kugelumlaufspindeln haben die Genauigkeitsklasse ISO C7.

HILFSVAKUUMSYSTEM

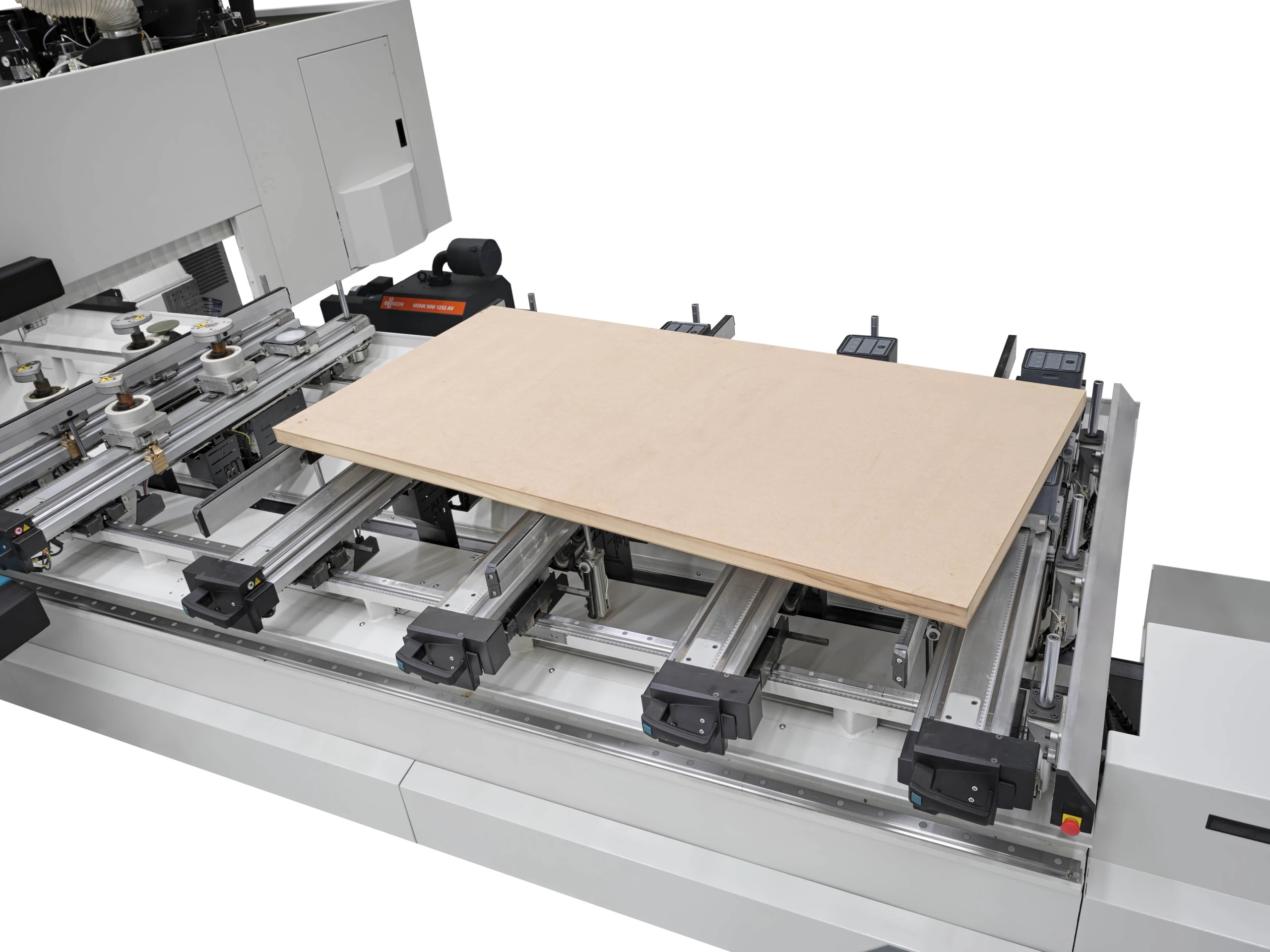

Es ermöglicht das Spannen von Werkstücken durch Vakuumschablonen - 2 Arbeitsbereiche.
Am Ende eines Bearbeitungszyklus wird nur das Werkstück selbst gelöst. Die Vakuumschablone bleibt gespannt und es kann ein neues Teil aufgelegt werden. Um eine Pendelbearbeitung zu ermöglichen, hat das System 4 Anschlussmöglichkeiten auf der linken und 4 Anschlüsse auf der rechten Maschinenseite.

VAKUUMSYSTEM
Die Maschine wurde entwickelt, um mit bis zu 2 Pumpen, die zur Auswahl stehen, ausgestattet zu werden.
Die elektro-pneumatische Vorrüstung ist ausreichend dimensioniert für die Anzahl und Art der ausgewählten
Pumpen.
Unterteilung des Vakuumsystems in 2 Arbeitsbereiche und 2 Spannbereiche in X.
