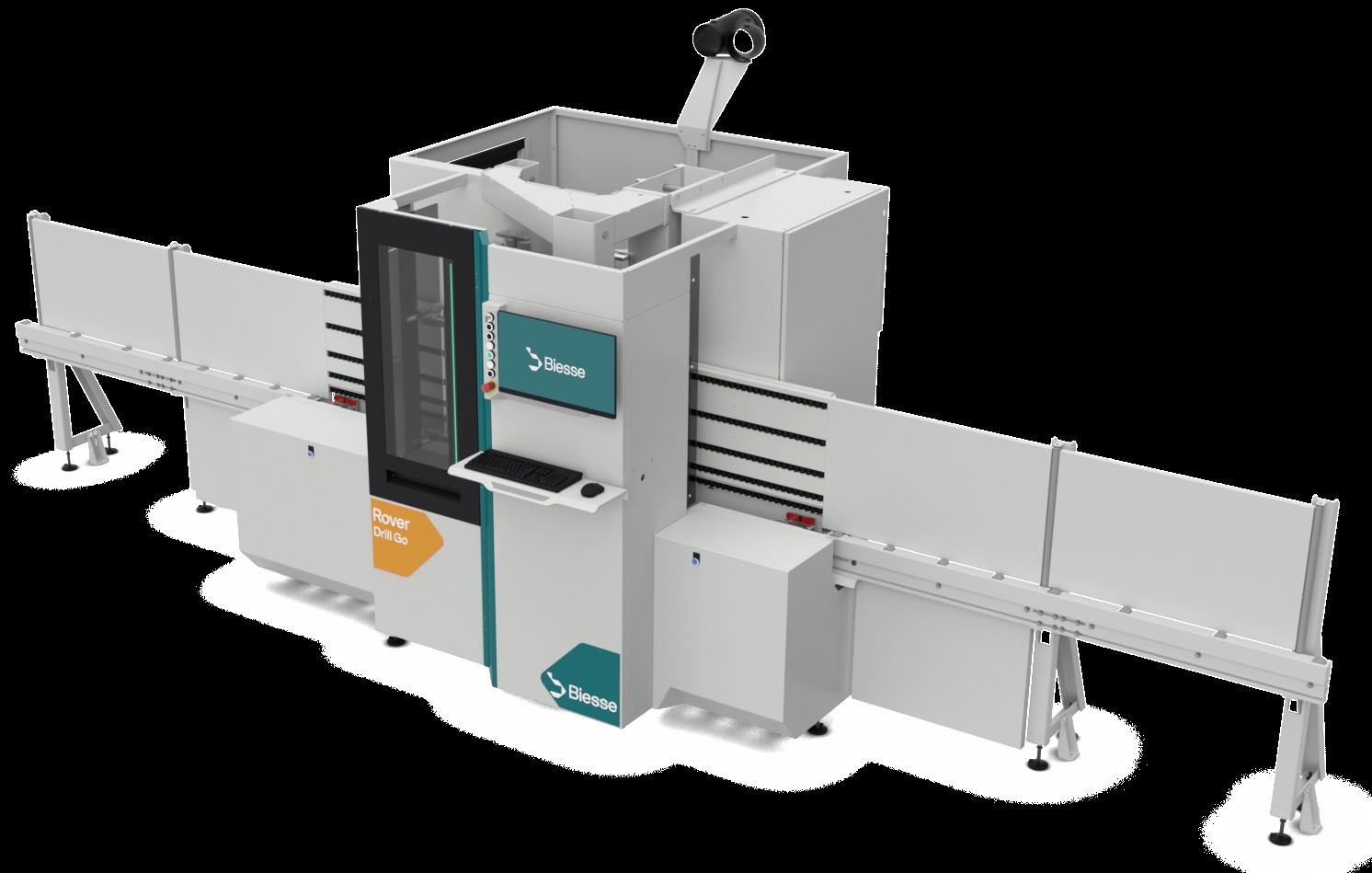

Biesse Rover Drill Go R V CNC-Bohrmaschine

Rover Drill Go R V (ehemals Brema Eko 2.1) ist das neue kompakte und vielseitige vertikale Bearbeitungszentrum, mit dem sich bei minimalem Platzbedarf Werkstücke mit unterschiedlichen Abmessungen bearbeiten lassen. Es bietet eine die ideale Lösung für die "Just-in-Time" Produktion für Handwerker, Kleinunternehmen und die Sonderfertigung in der Industrie.

- Maximale Produktionseffizienz durch Wegfall von Rüstzeiten
- Ausgezeichnete Qualität des Endprodukts
- Ausstattung der Maschine entsprechend den Produktionsanforderungen


Brema EKO 2.1
CNC-Bearbeitungszentrum
'X'-Bearbeitungsbereich: 2600 mm
(3200 mm mit optionalen
Tischverlängerungen)
'Y'-Bearbeitungsbereich: 900 mm

Werkstückabmessungen
(min. - max.)
Länge X 200 - 2600* mm
Höhe Y 35 - 900° mm
Dicke Z 8 - 60 mm
Maximales Werkstückgewicht 50 kg

(*) optional 3200 mm mit Verlängerungen der Tische
(°) Bearbeitungsbereich für alle einsetzbaren Werkzeuge
** Verhältnis Werkstückhöhe (Y) zur Werkstücklänge (X) <= 0,75 für Werkstücke bis L=320mm
°° Verhältnis Werkstückhöhe (Y) zur Werkstücklänge (X) <=1,5 für Werkstücke L>320mm

* Bei kurzen Werkstücken, welche nur mit einer Spannzange gespannt werden können, sind auch alle Arten der Bearbeitung möglich. Ausnahmen sind Bearbeitungen im Bereich der Spannzange selbst. Bei Bearbeitungen in Höhe der Spannzangen kann eine Drehung des Werkstückes erforderlich sein. In jedem Fall sind die gewünschten Bearbeitungen entsprechend der Werkstückabmessungen (insbesondere bei Minimalanforderungen), der eingesetzten Materialien und der Maschinenkonfiguration zu prüfen.

Bearbeitungsbereiche der Werkzeuge
(die Maße - min. und max.- beziehen sich auf die Werkzeugachsen)

Länge (X)
Bohren 0 - 2600* mm
Fräsen (mit Elektrospindel) 0 - 2600^ mm

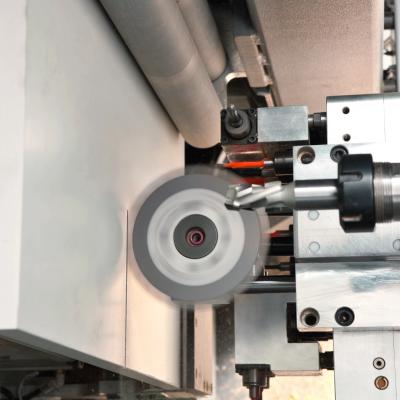

Nuten (mit Nutsägeblatt) in X-Richtung 0 - 2600^ mm
Höhe (Y)
Bohren 0 - 900 mm
Fräsen (mit Elektrospindel) 920
0 - Rf mm
Nuten (mit Nutsägeblatt) in X-Richtung 25 - 900 mm
Dicke (Z)
Horizontalbohrungen 35°
0 - Ru mm

(*) 3200 mm als Option
(^) Umspannen der Spannzangen
(°) Das maximale Maß kann sich reduzieren, abhängig von der Werkstückseite welche bearbeitet wird und von der Position der Spannzangen.

WERKSTÜCKREFERENZSYSTEM

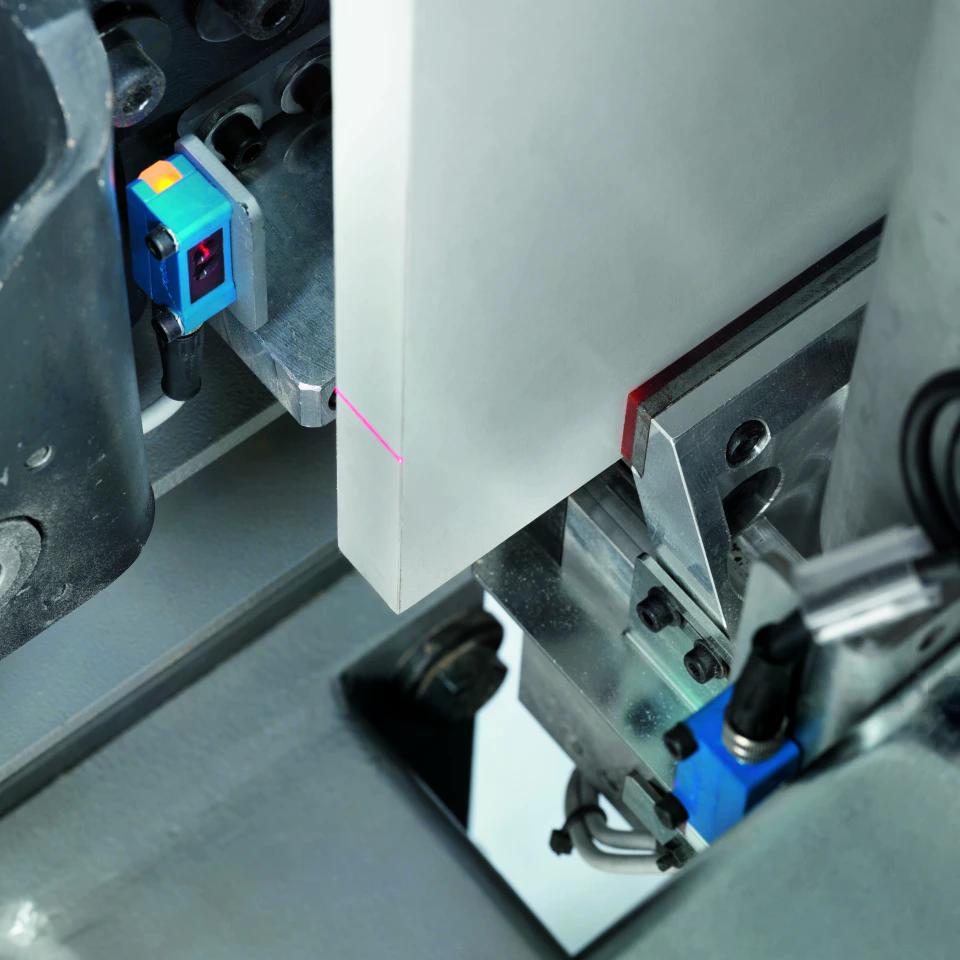

Die Vorpositionierung des Werkstücks in Längsrichtung (X-Richtung) erfolgt im Beladebereich auf der linken Maschinenseite durch einen Anschlag, welcher in einer festen Position im Arbeitstisch platziert ist. Eine Laser-Photozelle liest automatisch die Werkstückreferenz in X (Nullpunkt); zusätzlich liest dieselbe Photozelle die echte Werkstücklänge, sofern diese Funktion im Bearbeitungsprogramm aktiviert ist. Im Falle, dass die erkannten Abmessungen nicht mit denen des Programms übereinstimmen, führt die Maschine keine Bearbeitungen aus.

WERKSTÜCKPOSITIONIEREINHEIT
Das Werkstückpositionierungssystem in X-Richtung erfolgt durch zwei Spannzangen, welche das Werkstück während der Bearbeitungsphase geklemmt halten. Die Bewegung erfolgt mittels zweier unabhängig angetriebener Servomotoren.
Die Spannzangen sind mit einem System zur Erkennung der Werkstückstärke ausgestattet, welches es ermöglicht, in Echtzeit den Programmwert anzupassen und die nötige Präzision bei der Bearbeitung in Z-Richtung zu gewährleisten.
Komplett automatisches Öffnen und Spannen während der Bearbeitungsphase für Werkstückstärken zwischen 8 - 60 mm.
(ACHSEN X1-X2)

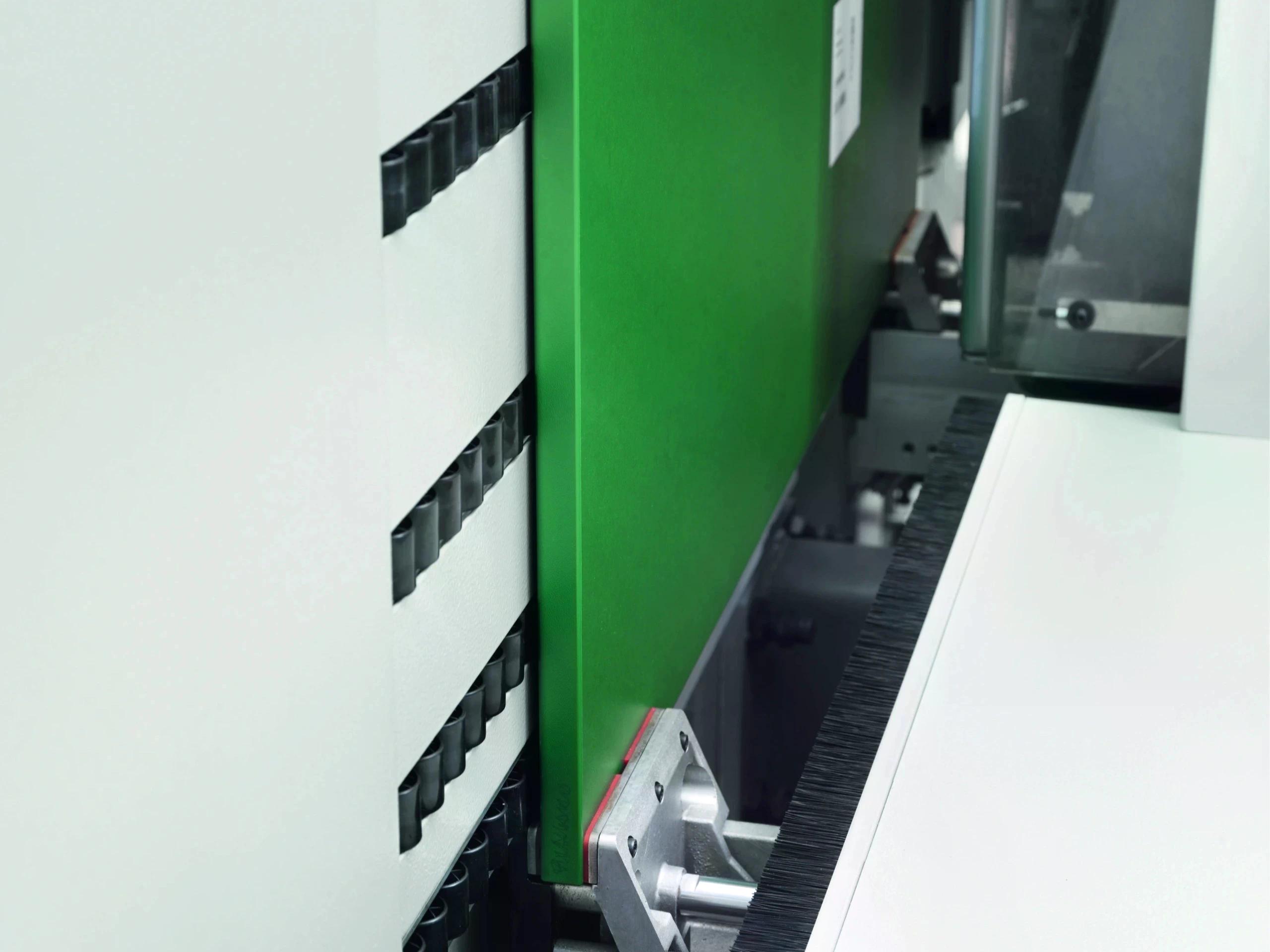

WERKSTÜCKANLAGEFLÄCHE
Die Werkstückanlagefläche, an der sich die Bearbeitungseinheiten befinden, besteht aus einer Reihe gummibeschichteter Rollen, welche die Werkstückreferenz in Z-Richtung bilden. Auf der gegenüberliegenden Seite der Bearbeitungseinheit ist ein Gegendrucksystem installiert, welches das Werkstück optimal in der Maschine hält. Die Positionierung erfolgt automatisch über einen bürstenlosen Motor in Abhängigkeit von der Werkstückstärke.
Arbeitshöhe der Werkstückauflagefläche in den Spannzangen: 780 mm (+/- 10 mm).
(M.O. ACHSE)

TELESERVICE
Der Teleservice gewährt einen sofortigen direkten Zugriff über Netzwerk auf die CNC-Steuerung der Maschine. Auf diese Art und Weise kann man die Maschinendaten, die Benutzerprogramme sowie die Ein- Ausgangsignale prüfen und Softwareupdates installieren.

Der Teleservice gewährt:
- Serviceeinsatz in Echtzeit
- schnelle Problemlösung
- deutliche Reduzierung der Maschinenstillstandzeiten
- Softwareaktualisierung in Echtzeit

* Die Teleservice-Dienstleistungen sind während der Gewährleistungszeit und darüber hinaus kostenfrei.
